VOLGA-БИО (ВОЛГА-БИО)
Назначение блока VOLGA-БИО (ВОЛГА-БИО)

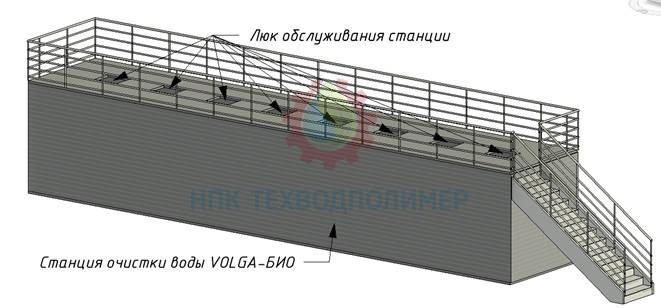

Блок биологической очистки представляет собой интегрированную систему, включающую несколько функциональных зон, объединенных в один или несколько корпусов. Такая компоновка обеспечивает компактность установки при сохранении высокой эффективности очистки сточных вод.

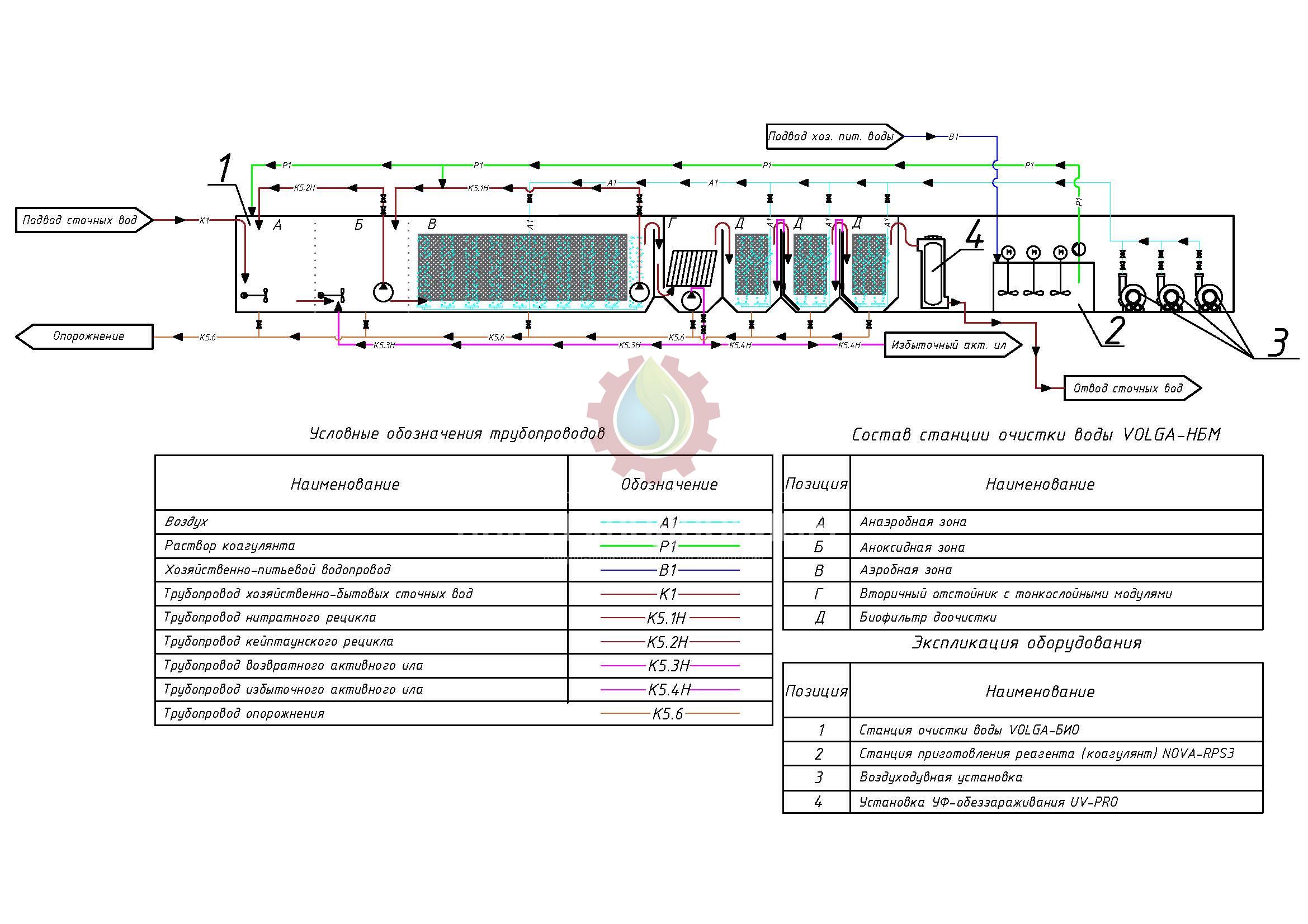

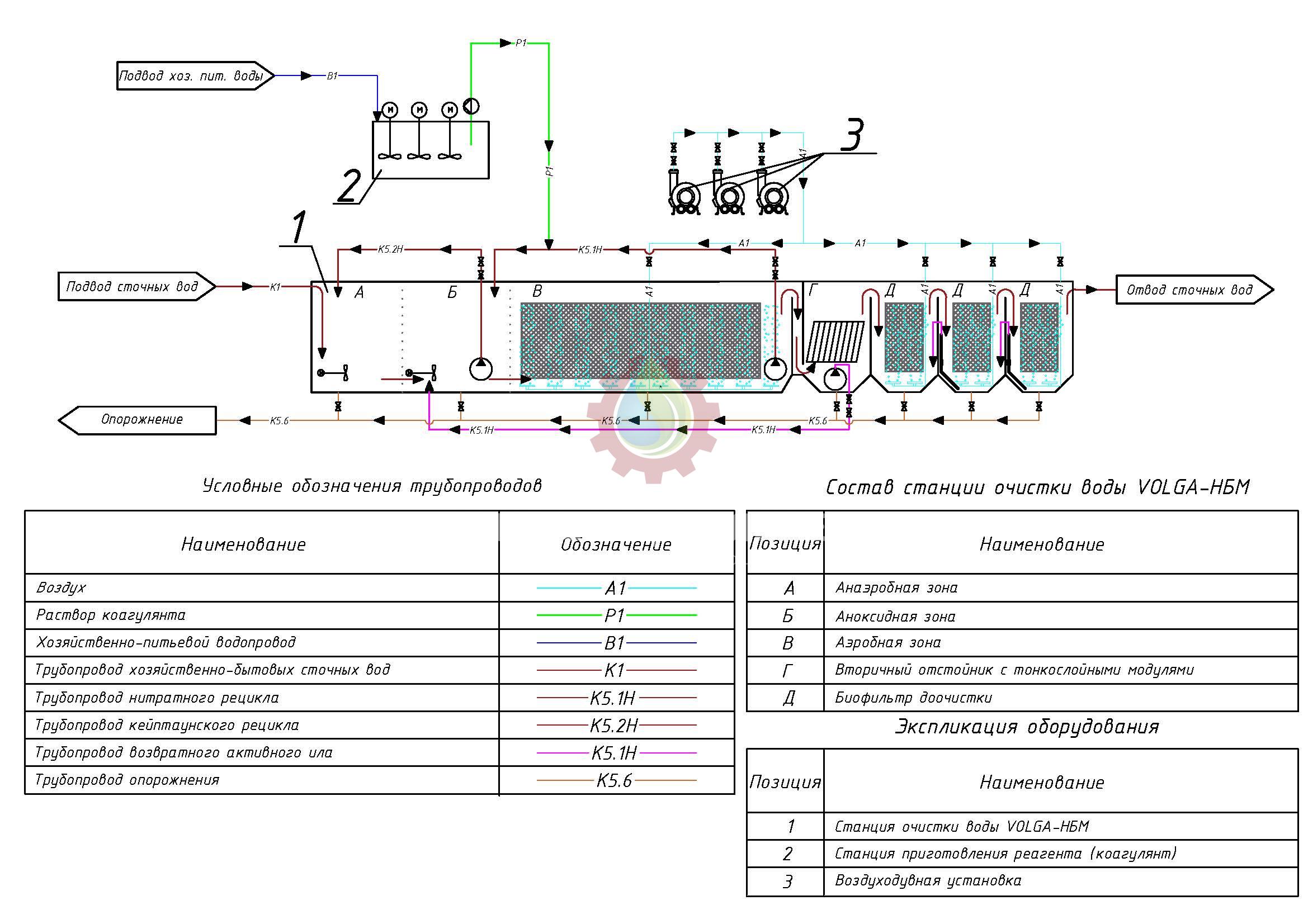

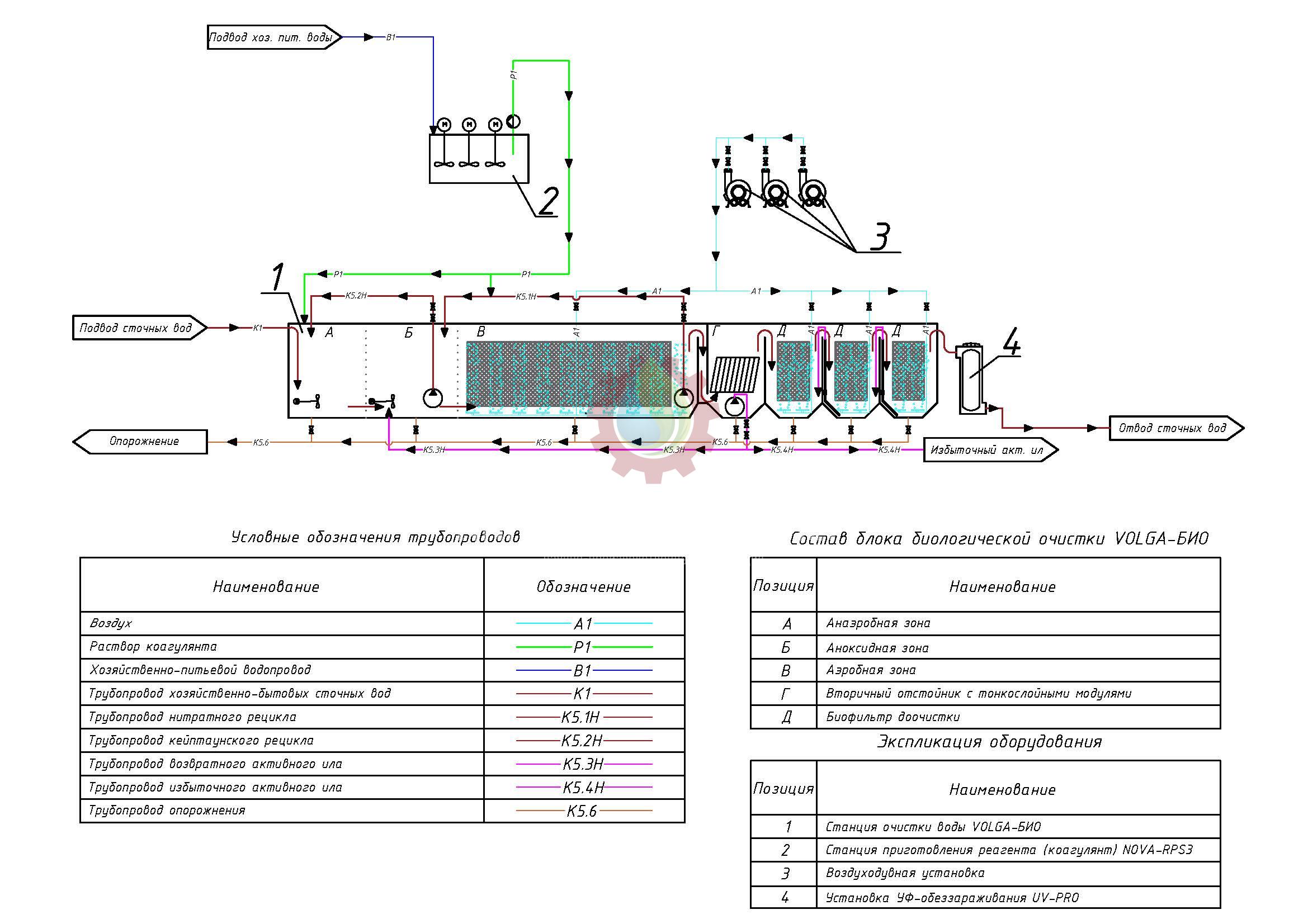

Блок VOLGA-БИО (ВОЛГА-БИО) состоит из следующих узлов и оборудования:
- Зона А – Анаэробная зона
В первую очередь сточная вода поступает в анаэробную зону, в которой происходит первичное разложение органических веществ без доступа кислорода. В данной зоне осуществляется процесс гидролиза сложных органических соединений, происходит удаление фосфатов. Зона комплектуется погружной мешалкой, чтобы не допустить осаждения активного ила.
- Зона Б – Аноксидная зона
Далее сточная жидкость попадает в аноксидную зону, с ограниченным доступом кислорода, где происходит денитрификация нитратов до нитритов. В эту зону подается возвратный активный ил из вторичного отстойника. Зона также комплектуется погружной мешалкой, чтобы не допустить осаждения активного ила.
Между зоной А и зоной Б происходит “Кейптаунский рецикл”, сточная вода погружными насосами перекачивается из аноксидной зоны в анаэробную зону.
- Зона В – Аэробная зона
Основная камера с принудительной аэрацией. Здесь происходит биологическое окисление органических загрязнений и нитрификация аммонийного азота. Подача воздуха не позволяет активному илу осаждаться, тем самым ил постоянно находится во взвешенном состоянии.
Между зоной В и зоной Б происходит “Нитратный рецикл”, сточная вода перекачивается из конца аэробной зоны в аноксидную зону.
- Зона Г – Вторичный отстойник с тонкослойными модулями
Камера для отделения активного ила от очищаемой воды, в данную камеру сточная вода подается снизу вверх, проходя через тонкослойные модули, активный ил осаждается на дно, откуда возвратный ил откачивается в аноксидную зону.
- Зона Д – Биофильтры доочистки
Биофильтры, в количестве трёх штук, располагаются последовательно после вторичного отстаивания, обеспечивают дополнительную очистку от остаточных загрязнений. Производится возврат активного ила из третьего блока во второй, из второго в первый.
При соотношении БПК/Азоту общему >4 требуется дополнительный ввод питательного субстрата.
Технологическое оборудование (размещается в отапливаемом помещении)
- УФ-обеззараживание
Пройдя биологическую очистку, сточная вода поступает на лампы ультрафиолетового обеззараживания. Основная функция – обеспечение надежного обеззараживания очищенной сточной воды путём воздействия ультрафиолетового излучения.
- Комплекс приготовления реагента (коагулянт)
Коагулянт необходимо вводить при условии, если фосфор недостаточно очищается в анаэробной зоне, как показывает практика — это требуется в большинстве случаев.
Таким образом, коагулянт эффективно выводит фосфор в осадок. Также рекомендуется дозировать коагулянт в трубопровод “Нитратного рецикла”, в зависимости от конкретного случая, дозирование коагулянта допускается вводить в начало анаэробной зоны.
- Воздуходувная станция
Через систему аэраторов (трубчатых/дисковых), с помощью воздуходувок, подается воздух в аэробную зону. Количество рабочих и резервных агрегатов определяется исходя из требуемой производительности.
В зависимости от условий размещения и требований к очистке сточных вод состав и компоновка сооружений могут меняться.
Примечание
- Важно! Перед подачей стока на биологическую очистку, сточная вода обязательно должна пройти предварительную механическую очистку.
- Наружный трубопровод между сооружениями в комплект поставки не входит. Трубопровод, проходящий на улице, требуется утеплить и предусмотреть обогрев. Поставляется силами Заказчика.
- Поставщик оставляет за собой право вносить изменения в состав оборудования.
- При прохождении экспертизы проекта комплекса очистных сооружений необходимо предусмотреть резервирование оборудования/сооружений согласно СП 32.13330.2012
- Под блок очистных сооружений необходимо предусмотреть фундамент из железобетона. Также возможно размещение на двутаврах.
- Расположение оборудования, размеры контейнера, схему очистки, расположение патрубков и т.п, по желанию Заказчика – возможно пересогласовать.
- К блоку необходимо подвести электричество и воду хоз.-пит. назначения
Вопрос-ответ
Для чего предназначен блок биологической очистки?
Блок биологической очистки (биоблок) предназначен для глубокой очистки хозяйственно-бытовых и производственных сточных вод от органических загрязнений, соединений азота и фосфора. Он используется для достижения нормативов сброса очищенных вод в водоемы рыбохозяйственного значения или для их повторного использования в технических целях.
Каков принцип работы блока биологической очистки?
Сточные воды после механической очистки поступают в зону биологической обработки. Процесс основан на способности микроорганизмов активного ила перерабатывать органические загрязнения . Вода последовательно проходит через анаэробную зону (денитрификатор), где удаляются нитраты, и аэробную зону (аэротенк-нитрификатор), насыщаемую кислородом через систему мелкопузырчатой аэрации. В аэробной зоне размещена полимерная загрузка (блоки биологической загрузки), на которой развивается биопленка, увеличивающая концентрацию микроорганизмов . После биореактора вода поступает во вторичный отстойник для отделения активного ила, который возвращается обратно в процесс, а избыточный ил выводится из системы .
Каковы особенности конструкции загрузки биоблока?
Блоки биологической загрузки (ББЗ) изготавливаются из первичного полипропилена, обладающего высокой механической прочностью и износостойкостью . Они имеют развитую поверхность (часто в виде сетчатых пластин или трубок малого диаметра), на которой формируется биопленка толщиной до 2-3 мм. Конструкция обеспечивает самоочищение: омертвевшие клетки самостоятельно отторгаются и выпадают в осадок, что позволяет поддерживать активность микроорганизмов без частых замен загрузки .
Как осуществляется удаление избыточного активного ила?
Образующийся в процессе очистки избыточный активный ил (вторичный осадок влажностью 99,2-99,7%) периодически удаляется из системы . Для снижения его объема и влажности ил направляется на илоуплотнители, а затем на механическое обезвоживание (центрифуги, фильтр-прессы) с применением флокулянтов. Обезвоженный осадок (кек) влажностью 73-83% вывозится на утилизацию или дальнейшую переработку .
