Грабельные решётки

Cерия BAYKAL

Область применения.

Механические решетки входят в состав комплексов механической очистки сточных вод на очистных сооружениях. Также обеспечивают защиту насосов в канализационных насосных станциях (КНС).

Механические решетки предназначены для извлечения из производственных и хозяйственно-бытовых сточных вод грубодисперсных включений (отбросов) размерами не более 100х100х100 мм с механизированной выгрузкой их в мусоросборник или на транспортирующее устройство.

Механические грабельные решетки

Грабельные решеткиПринцип работы

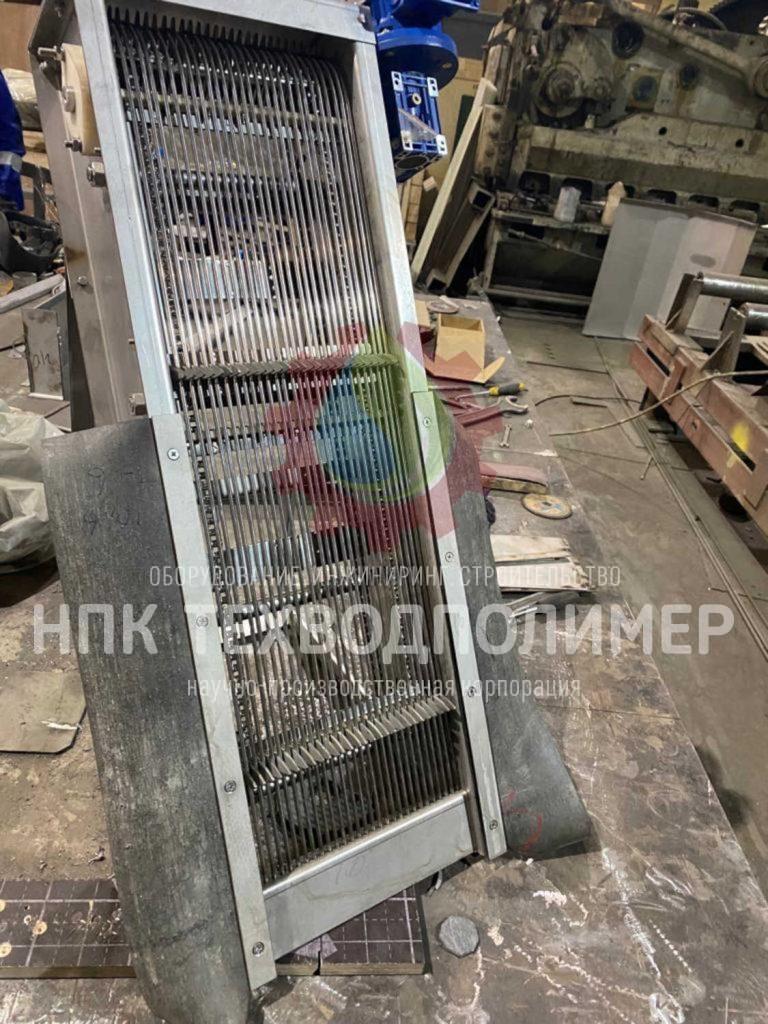

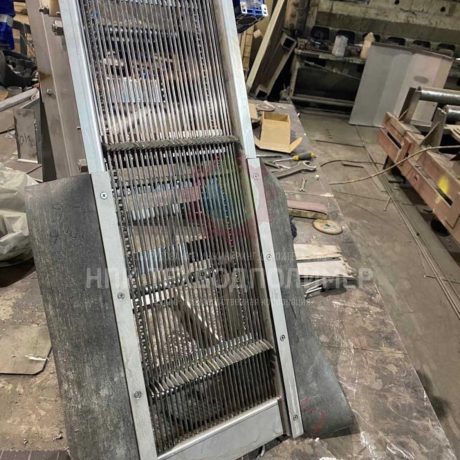

Детали грабельной решетки BAYKAL-RG (см. рис. 1) смонтированы на раме (поз.1) прямоугольного сечения, состоящей из двух боковин сваренных в единую раму.

Между боковинами расположено полотно фильтрующее (поз. 7), набранное из стержней фасонного проката профиля с заданным прозором (поз. 7).

Вдоль боковин по направляющим движутся две замкнутые пластинчатые цепи (поз.2).

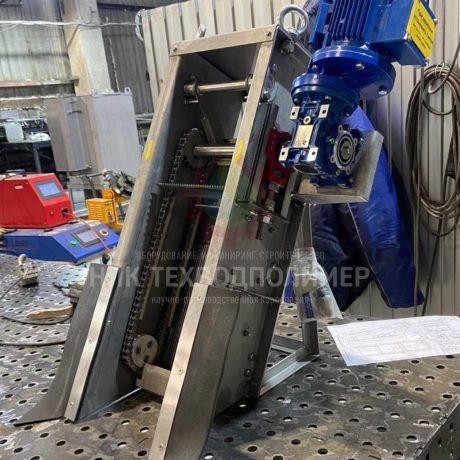

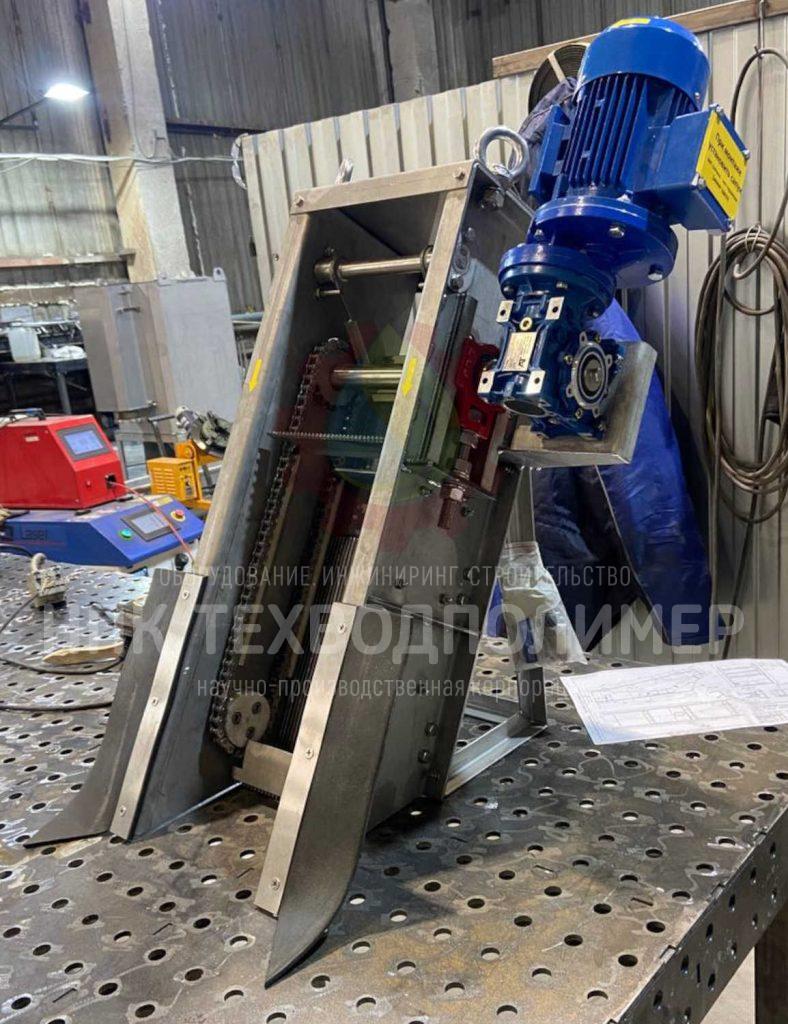

На цепях закреплены поперечные граблины (поз. 6) для прочистки фильтрующего полотна. Цепи, и закрепленные на них граблины, приводятся в движение вращением вала (поз. 4) с ведущими звездочками (поз. 3), расположенного в верхней части решетки. Вал в свою очередь приводится в движение мотор-редуктором (поз. 9). В нижней части решетки цепь движется по нижней направляющей (поз. 5) из полимерного материала.

Резиновые экраны (поз.13) направляют поток сточных вод в рабочую зону решетки, препятствуя прохождению крупных механических примесей под решеткой и в пространствах между решеткой и стенками канала.

Поток загрязненных сточных вод проходит через фильтующее полотно решетки.

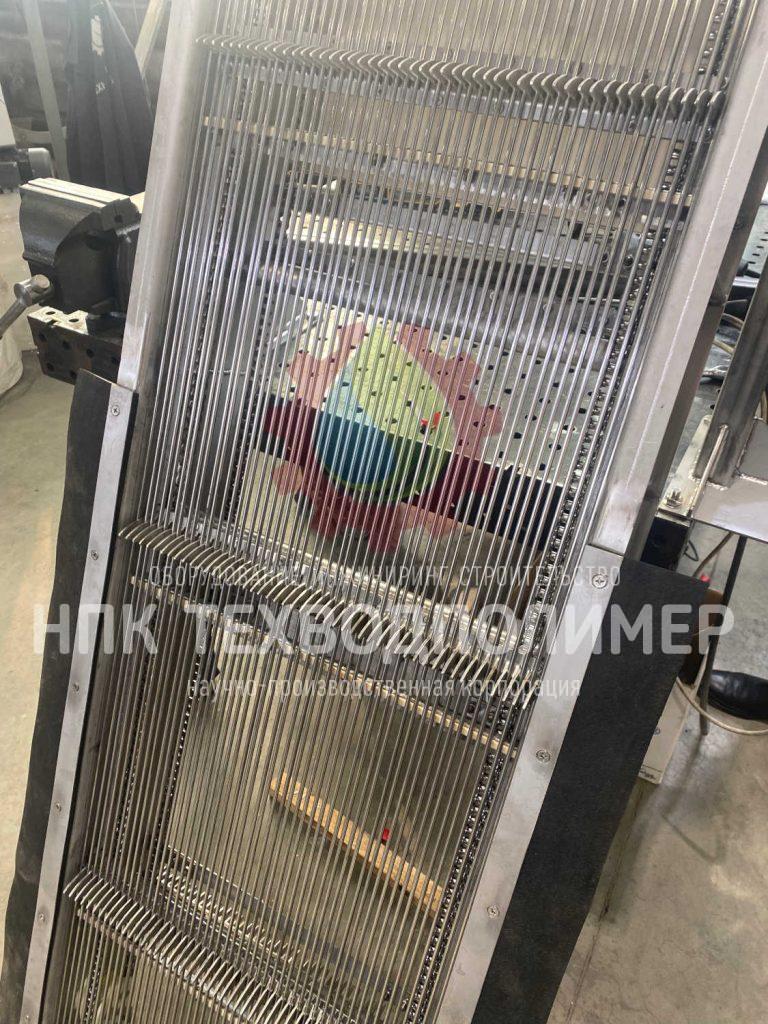

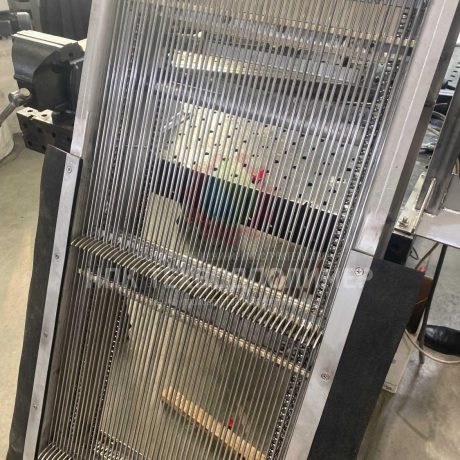

Вода проходит между стержнями решетки (поз.7). Механические примеси задерживаются на полотне решетки. Для очистки сорозадерживающего полотна предназначены граблины (поз.6) которые прикреплены симметрично с двух сторон к пластинчатым цепям (поз.2) и перемещаются снизу в верхнюю часть решетки. Постепенно на них аккумулируются отбросы.

В верхней части решетки для удаления отбросов с граблин предусмотрен сбрасыватель (поз.13) который автоматически сбрасывает мусор с граблин на склиз и далее в в мусоросборник или на транспортирующее устройство.

Ваш выбор, ваши грабельные решетки на заказ

Применение вертикальных грабельных решеток

Области применения грабельных решёток.

Они могут использоваться как сказанно выше на промышленных предприятиях,где есть необходимасть очищения стоков, например:

  • Коммунальные очистные сооружения
  • Канализационные насосные станции
  • Очистные сооружения промышленных предприятий, включая очистку технологической воды

Механическая вертикальная грабельная решетка типа ГР-ГРВ-ООО НПК «Техводполимер»

Грабельные решетки_-оборудование для грубой фильтрации сточных вод. В сочетание с щетками подходят для тонкой фильтрации. Применяются на очистных сооружениях для всех типов промышленности.

Вертикальные механические решетки используются на любых очистных сооружениях, особенно в автоматическом режиме.

Характеристика грабельной решётки типа ГРВ-ГР

  • Простота в  эксплуатации.
  • Надёжность и прочность.
  • Низкие эксплуатационные расходы.

Решетки могут устанавливаться в глубокий канал. В дополнение ко всему, они транспортируют отходы со дна канала, благодаря своему ограниченному углу наклона и возможностям конструктива с вертикальными осями.

Решетка может быть интересна и тем, кто ищет сепаратор песка или винтовой транспортер.

КТО ПРОИЗВОДИТ ГРАБЕЛЬНЫЕ РЕШЁТКИ?

Техводполимер — ведущий разработчик, производитель и установщик промышленных грабельных решеток, аэраторов и смесительных систем. Наш инновационный ассортимент грабельных решеток, насосов всех типов и смесительных систем используется во всем мире. Используйте грабельные решетки, чтобы правильно очищать для дальнейшей переработки сточных вод.

Ваш выбор, ваши грабельные решетки на заказ

Ваш выбор решетки будет зависеть от многих факторов, но ключевыми элементами в выборе будет её тип, наилучшим образом подходящий для очищения стоков, требуемой производительности и объема работы. Мы можем обсудить все необходимые элементы с вами во время обсуждения установки грабельных решеток. Наша проектная команда опирается на десятилетия данных и опыта, чтобы создать идеальное решение для вашего предприятия.

С ТехВодПолимер вам не нужно искать другого оборудования, мы проектируем и создаем лучшие грабельные решетки в Стране.

Примеры моделей оборудования

BAYKAL-RG-2.7-2.3

Механические грабельные решетки

BAYKAL-RG-3.0-2.1

Механические грабельные решетки

Коротко о производстве

  1. Особенности:Самая низкая стоимость!

Данная система сепарации является самой распространенной из всех видов обезвоживания осадков. Отсутствие быстро ломающихся вращающихся, трущихся, сложных и дорогих электроузлов и деталей, решена проблема коррозии станции. Возможность работы без реагентов.

  1. Назначение

Мешковые обезвоживатели и фильтрационные установки на их базе служат для обезвоживания избыточного ила и осадков сооружений очистки хозяйственно-бытовых сточных вод, ливневых очистных сооружений канализации , производственных сточных вод, иловых карт и захоронений, станций водоподготовки и обезжелезивания воды.

  1. Принцип работы.

Осадок сточных вод по напорному трубопроводу поступает в приёмную камеру фильтра, откуда через сливную горловину поступает в мешок из нетканого материала. Отфильтрованная вода сливается в придонный сборник и самотёком направляется в приёмный резервуар или канализационную насосную станцию. По мере заполнения шламом мешок снимается и вывозится на утилизацию Для повышения эффективности обезвоживания и снижения влажности обезвоженного осадка рекомендуется в трубопровод подачи осадка в фильтры осуществлять дозировку флокулянта.

  1. Технико-технологические характеристики Мешкового обезвоживателя осадка
Показатель, параметр Значение
Режим работы оборудования периодический
1. Объём осадка влажностью 94÷99% обрабатываемого в фильтре. 500÷10.000 л/сут
2. Объёмный расход осадка подаваемого в фильтр. 0,2÷1,4 м3/час
3. Влажность обезвоженного осадка при ежесуточном фильтровании. 70÷80%
4. Влажность осадка при фильтровании 1 раз в 2÷4 суток. 55÷70%
5. Объём обезвоженного осадка в заполненном мешке. 34÷55 л
6. Длина/ширина/высота фильтра. 3160/580/1630 мм
7. Вес фильтра. 48 кг.
8. Диаметр штуцеров входа осадка и слива фильтрата, переливной трубы. Ду 50, 2”
9. Количество мешков в комплекте поставки одного фильтра. По объему
10. Количество мешочных фильтров в модуле, шт. По требованию



Корпус и внутренние детали фильтра выполнены из полиэтилена,который не подвержен коррозии. Мешок изготовлен из нетканного материала, пропускающего осветлённую воду.

Для обезвоживания больших объемов осадков (при очистке от донных илов, сапропеля, отложений шламонакопителей,технологические решения по очистке водоемов, иловых площадок, прудов, озер и производственных осадков) возможно использование контейнеров «Geotube» или FilterTUBe, объемом до 1500 м3, которые изготавливаются из геотекстильного тканного фильтрующего материала с утилизацией обезвоженного материала переработкой в удобрения, садовую землю, рекультиванты, почвообразователи. От фермерских комплексов до любых крупных производств

При этом процесс обезвоживания производится за счет подачи обработанного раствором флокулянта осадка в полость контейнера и его фильтрования через фильтрующий материал. Контейнеры устанавливаются на открытых площадках и оборудуются системой отведения фильтрата.При полном заполнении контейнера, осадок подвергается дообезвоживанию за счет сушки в естественных условиях и вымораживания в зимнее время. Обезвоженный осадок из контейнера вывозится на утилизацию.

Обезвоживание осадков на иловых площадках получило широкое распространение в ХХ веке в связи с отсутствием массового производства высокоэффективного оборудования для механического обезвоживания осадков и флокулянтов. В настоящее время, иловые площадки в основном используются как резервные сооружения при наличии на очистных сооружениях цехов механического обезвоживания или на сооружениях малой производительности. Для интенсификации процесса обезвоживания осадка, иловые площадки оборудуются высокоэффективными дренажными системами горизонтального и вертикального типов. Повышение технологической эффективности обезвоживания осадков может быть также достигнуто за счет предварительного введения в осадок раствора флокулянта или сгущения осадка на сетчатых сгустителях до значений влажности 90-95 %.

Мешковой обезвоживатель осадка в блок-контейнере для крайнего севера:

Уважаемые клиенты! Подобрать оборудование, рассчитать стоимость и комплектацию оборудования для обезвоживания осадка можно после заполнения опросного листа. Узнать дополнительную информацию вы можете, связавшись с менеджерами нашей компании
