Канализационно-насосные станции

Cерия PROTOKA

Область применения.

Канализационная насосная станция предназначена для:

  1. перекачки хозяйственно-бытовых, ливневых, производственных и близких к ним по составу сточных вод сточных вод от жилых микрорайонов, отдельно стоящих домов, а также от заводов и производственных предприятий;
  2. подача сточных вод на очистные сооружения (напорное поступление);
  3. транспортировка сточных вод на значительные расстояния.

Производительность до 1000 м3/ч, напор до 90 м

Канализационно-насосные станции

Принцип работы

Исходная вода самотеком или в напорном режиме поступает через подводящий трубопровод в корпус КНС через сороудерживающую решетку, предназначенную для очистки воды от грубых механических включений и защиты насосного оборудования.

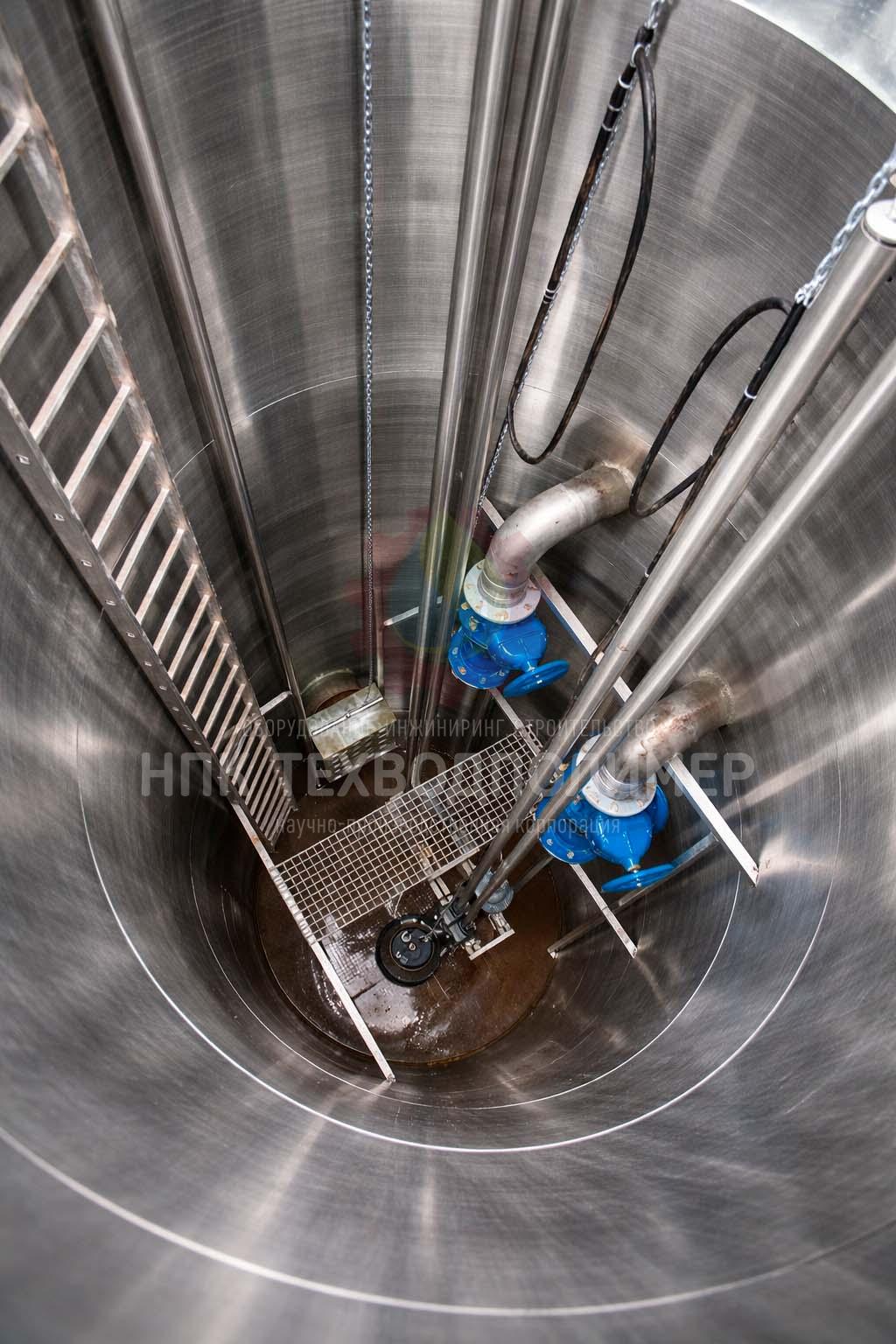

Корпус КНС представляет собой цилиндрический резервуар. В нем установлены один или несколько насосов и поплавковые датчики уровня. Нижний датчик уровня защищает насосы по сухому ходу, верхний аварийный датчик сигнализирует о переполнении корпуса КНС. Включение и выключение насосов осуществляется в автоматическом режиме по сигналам от датчиков уровня.

Вода в напорном режиме отводится насосами, давление на напорном трубопроводе контролируется манометром.

Для удобства обслуживания КНС предусмотрены площадка обслуживания и лестница. Управление работой погружных насосов осуществляется с помощью шкафа автоматики.

Принципиальная схема работы КНС

Сточные воды по подводящему трубопроводу поступают в корпус КНС.

На входе в станцию (поз.1) установлена сороулавливающая корзина (поз.6), либо водоотбойная стенка, либо решетка дробилка MOLOTOV. В нижней части резервуара установлены насосные агрегаты погружного типа (поз.3). Насосы устанавливаются на трубную муфту (поз.4), которая крепится ко дну емкости шпильками и в свою очередь, позволяет крепить насос к трубному узлу без болтовых соединений, а так же обеспечивает перемещение  насосного агрегата по штанговым направляющим (поз.5), что значительно облегчает монтаж/демонтаж насоса.

Включение/выключение насосных агрегатов происходит по сигналу датчиков уровня. В КНС применяются либо поплавковые выключатели, либо гидростатический датчик уровня.

Управление и питание насосов осуществляется от панели управления. Сточные воды подаются насосами в напорный трубопровод (поз.2), который выводит их за пределы насосной станции. Количество напорных трубопроводов зависит от проектных данных, либо от пожеланий заказчика. Для возможности регулирования производительности насосов в корпусе предусмотрено размещение запорно-регулирующей арматуры. Монтаж и демонтаж насосных агрегатов осуществляется с помощью цепи вручную или грузоподъемным механизмом.

Принципиальная схема работы КНС

Преимущественные особенности КНС

Значительная экономия площади для размещения насосной станции. Нет необходимости заказывать железобетонные емкости с вентиляцией. По сравнению со старыми 12-ти метровыми сооружениями, современные насосные КНС изготавливаются в диаметре 1,5 метра.

Отличный вариант экономии энергии. При работе такой КНС обеспечивается неизменный напор, при этом потребление энергии снижается в несколько раз.

Для техобслуживания насосной станции не требуется много затрат, и это касается не только денег, но и сил. При аварийных ситуациях диспетчер сразу получает сигнал.

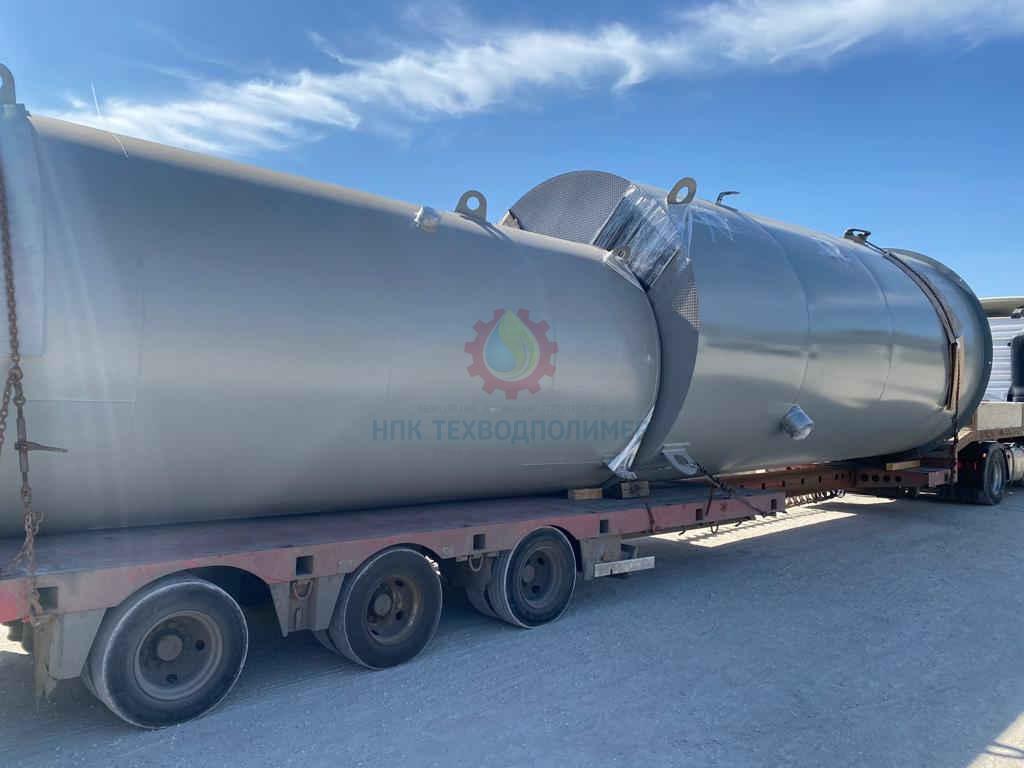

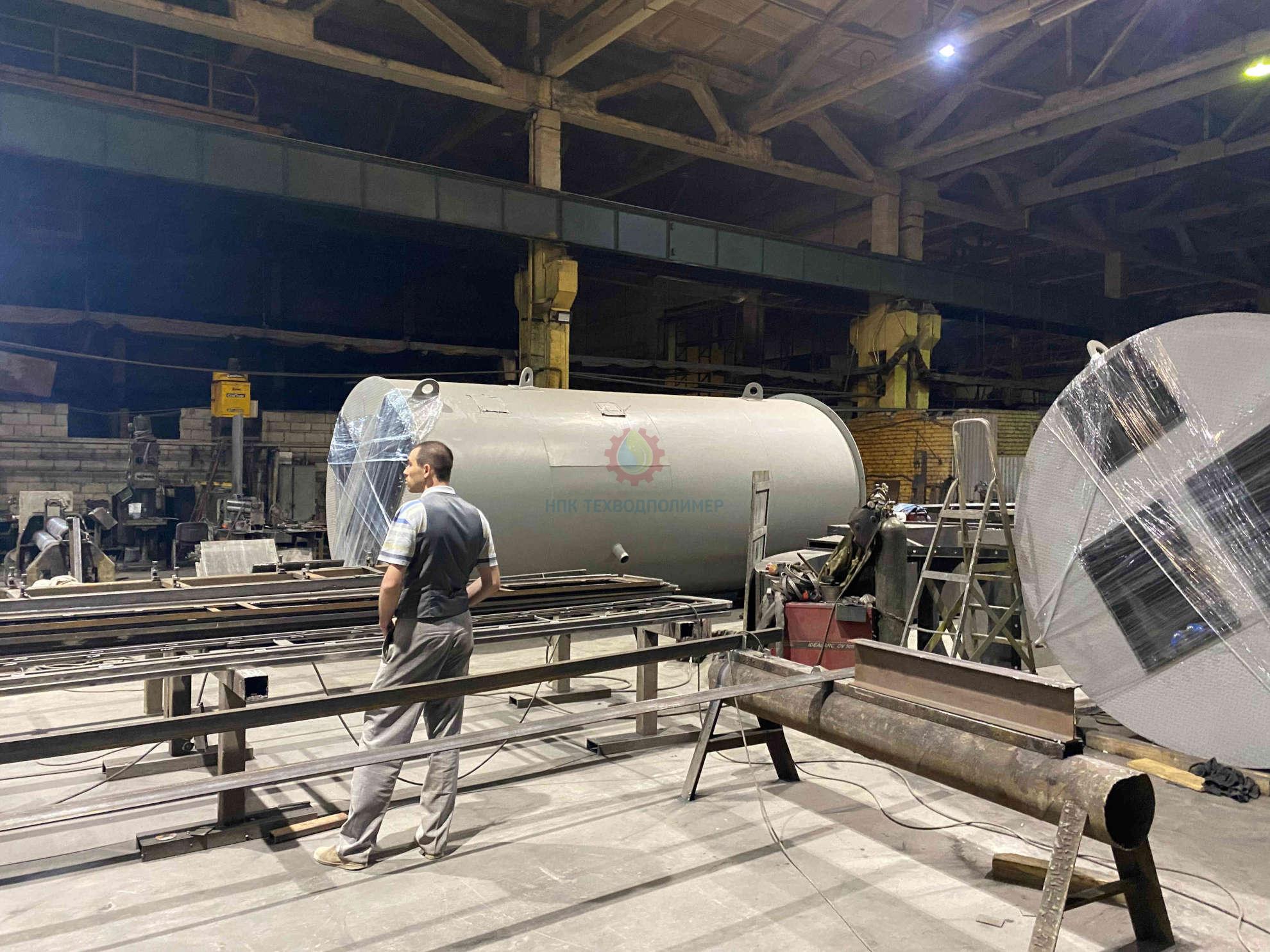

Примеры моделей оборудования

Канализационно-насосные станции
Канализационно-насосные станции
Канализационно-насосные станции
Возможное дополнительное оборудование:
  • Возможность утепленного и взрывобезопасного исполнения;

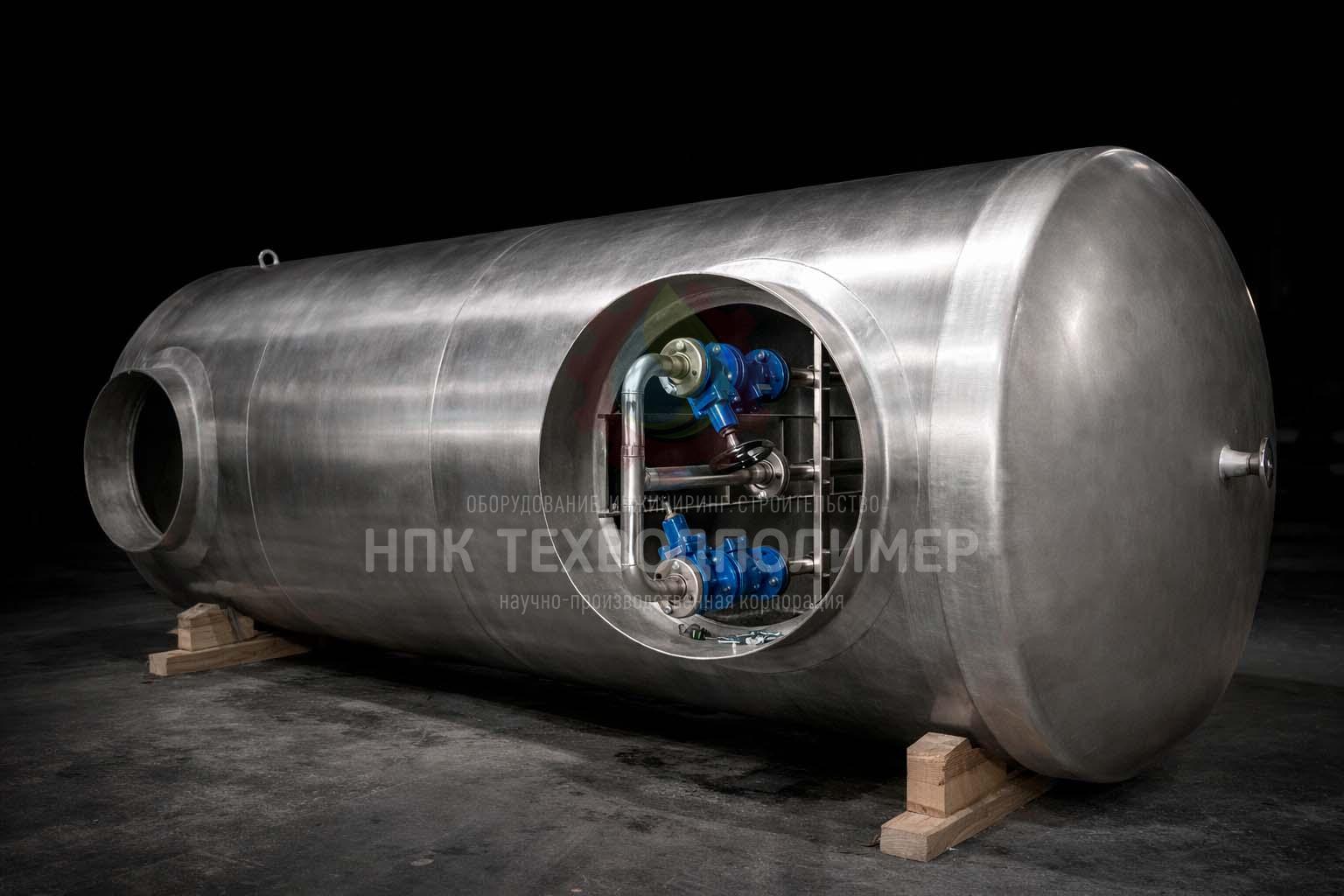

  • Возможность горизонтального исполнения;
  • По желанию заказчика КНС может комплектоваться блок-боксом, в котором будут размещены: щит управления, вентиляционное и подъемное-транспортное устройство для эксплуатации и ремонта.
Исполнение корпуса – углеродистая сталь, нержавеющая сталь, пластик, стеклопластик.
Изготовление по чертежам и требованиям Заказчика

Вопрос-ответ

  1. Что такое канализационно-насосные станции?Канализационно-насосные станции (КНС) – это специализированные сооружения, предназначенные для перекачки сточных вод с высокой производительностью и дальнейшей их транспортировки на значительные расстояния.
  2. Для каких целей используются канализационно-насосные станции серии PROTOKA?Канализационно-насосные станции серии PROTOKA применяются для перекачки хозяйственно-бытовых, ливневых, производственных и подобных по составу сточных вод. Они эффективны для использования как в жилых микрорайонах и отдельно стоящих домах, так и на промышленных предприятиях.
  3. Как работает канализационно-насосная станция?Принцип работы КНС основан на перекачке сточных вод через подводящий трубопровод в корпус станции. Внутри корпуса установлены насосы и поплавковые датчики уровня, которые автоматически регулируют процесс перекачки и предотвращают переполнение или работу насосов по сухому ходу.
  4. Какие характеристики производительности имеют канализационно-насосные станции серии PROTOKA?Канализационно-насосные станции серии PROTOKA обладают производительностью до 1000 м3/ч и напором до 90 м. Эти характеристики делают их идеальным выбором для перекачки и транспортировки сточных вод в различных условиях.
