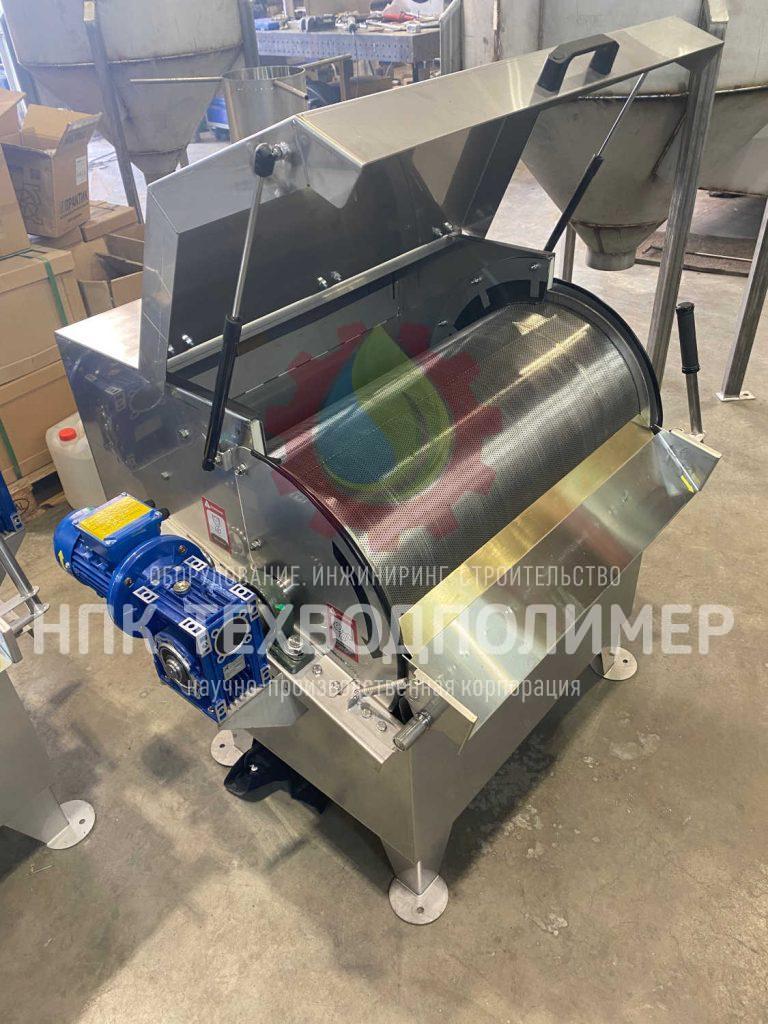

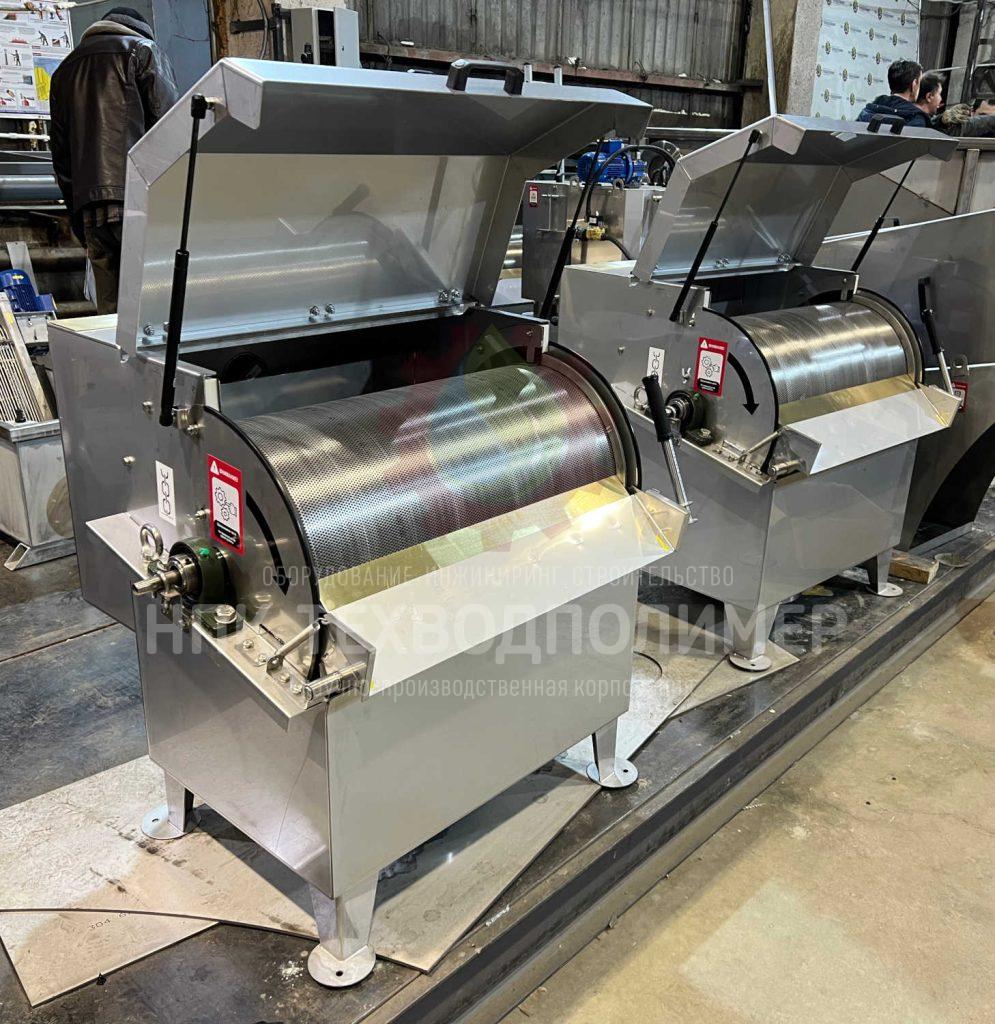

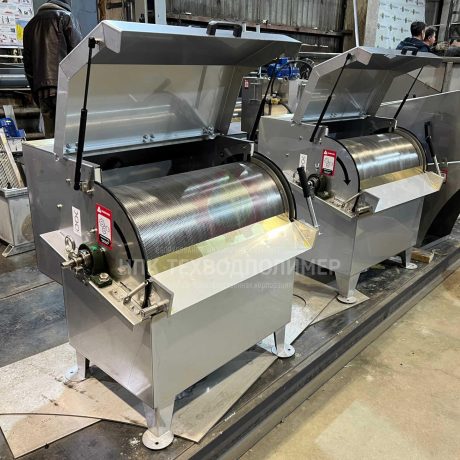

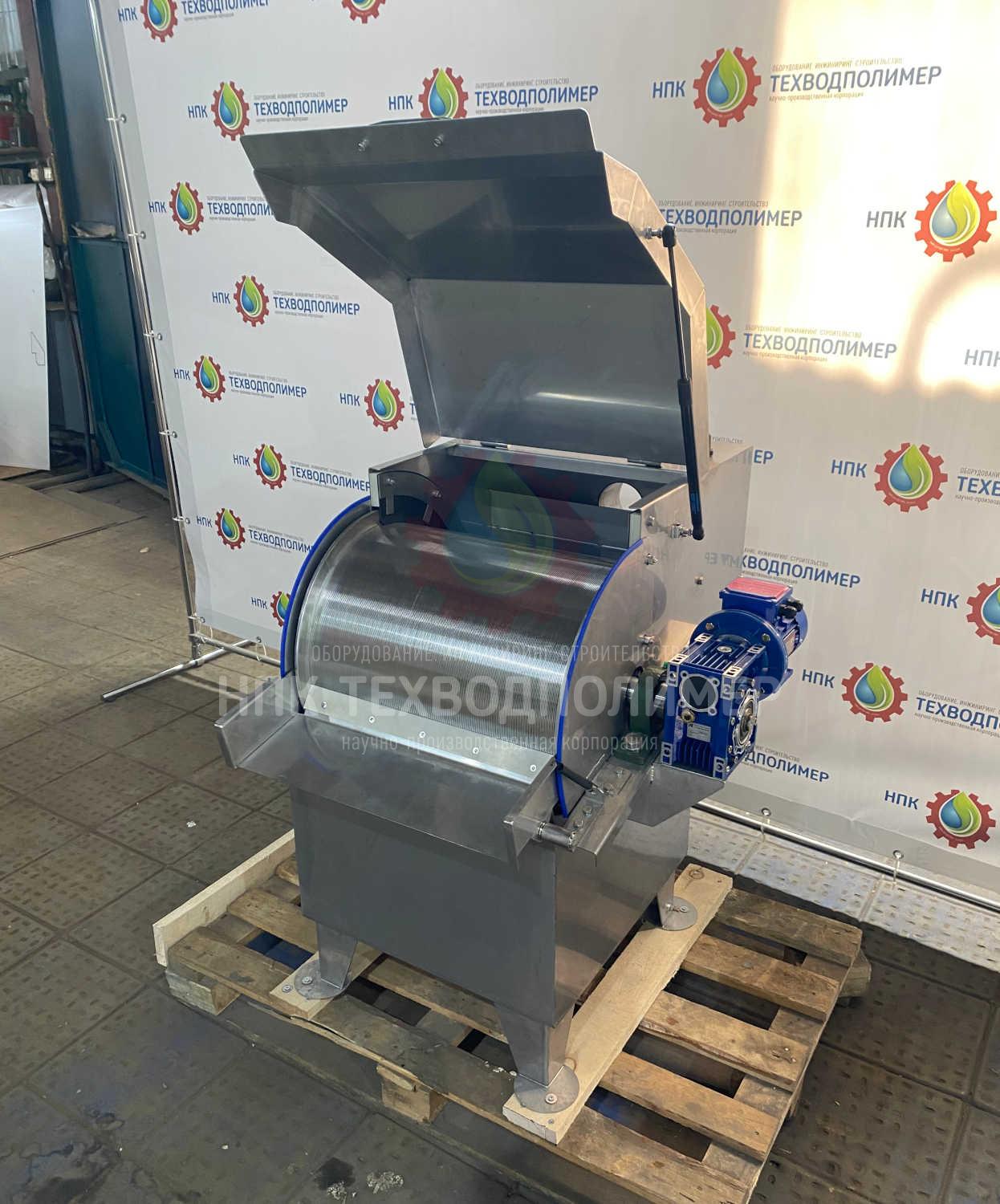

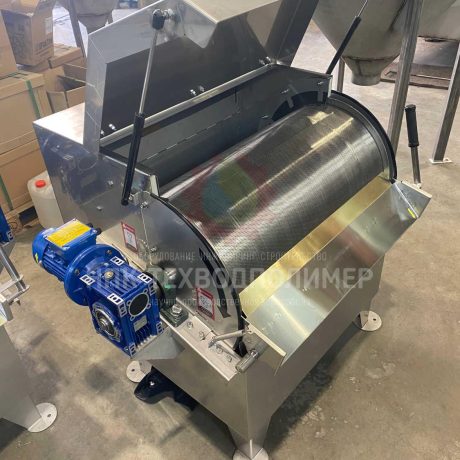

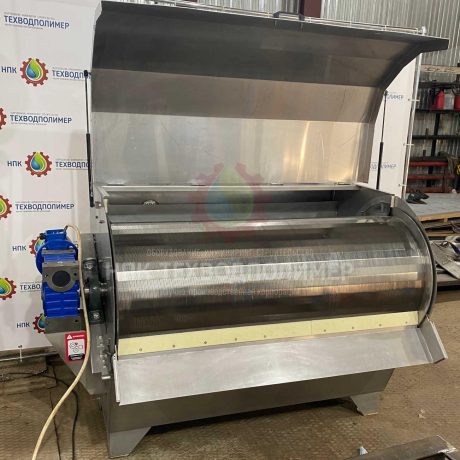

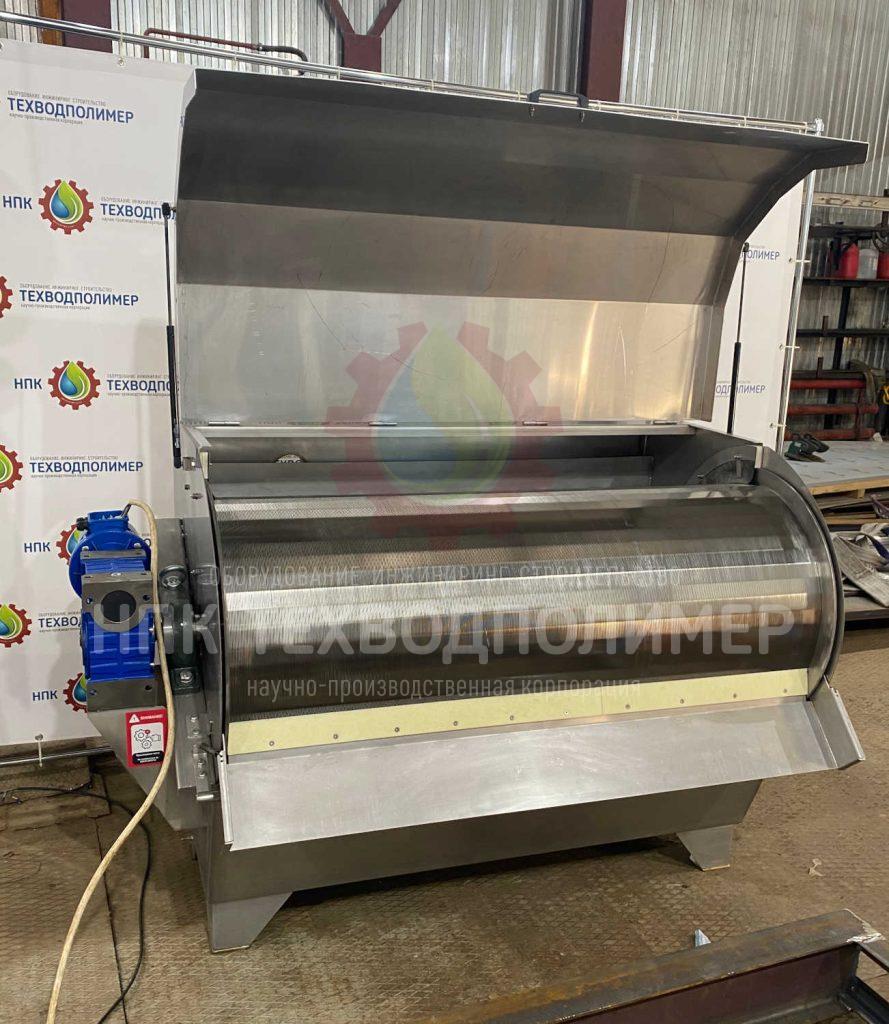

Барабанное Сито

Предназначена для разделения твердой фазы от жидкой и удаления из сточных вод крупно- и мелкодисперсных включений.

Преимуществом установки являются ее малые по сравнению со стационарными решетками размеры, бесперебойная работа вследствие невозможности забивания фильтра и обеспечение оптимального рабочего режима для электромеханического оборудования, установленного далее по схеме (отсутствие механических повреждений, вызываемых наличием в стоке грубодисперсных включений).

barabannoe sito 4 Барабанное Сито

Предназначена для разделения твердой фазы от жидкой и удаления из сточных вод крупно- и мелкодисперсных включений. Преимуществом установки являются ее малые по сравнению со стационарными решетками размеры, бесперебойная работа вследствие невозможности забивания фильтра и обеспечение оптимального рабочего режима для электромеханического оборудования, установленного далее по схеме (отсутствие механических повреждений, вызываемых наличием в стоке грубодисперсных включений).

Установка не подвержена забиванию благодаря конструктивным особенностям и системе промывки.

Принцип работы

Установка рассчитана на принудительную подачу стока при помощи насосов. Поступающий через расположенный на внешней части корпуса фланцевый подводящий патрубок сток равномерно распределяется через фильтрующий барабан, а излишек возвращается в через переливной патрубок в КНС либо приемный резервуар. Трехгранный профиль барабана решетки обеспечивает его постоянную очистку в процессе работы: твердые включения задерживаются на поверхности барабана, вода проходит внутрь и выходит через прозоры барабана наружу в нижней его части, одновременно промывая сито.

Комплектующие и их функциональность

Фильтрующий барабан изготовлен из нержавеющей стали методом спиральной намотки трехгранного профиля поверх продольных ребер. Основание сечения профиля образует поверхность барабана. Конструктивные особенности барабана позволяют задерживать включения с размером, превышающим прозор решетки, на его поверхности, и в то же время препятствуют кольматации его изнутри.
Корпус установки в передней части которого при помощи подшипников закреплен барабанный фильтр. В задней части корпуса расположена накопительная часть установки, которая ламинарно распределяет поступающий поток.
Скребок при вращении барабана очищает поверхность от налипших твердых веществ.

Двигатель с редуктором вращающий ось фильтрующего барабана, приводит барабан в движение.

Отфильтрованная жидкость собирается в нижней части корпуса и выводится через отводящий фланцевый патрубок.

Промывочная труба, расположенная внутри цилиндра, снабжена форсунками для обеспечения глубокой периодической промывки барабана впрыскиваемой внутрь водой.

Гарантийный срок 12 месяцев со дня продажи оборудования

Модельный ряд
Модель БСИТО-Р600М БСИТО-Р600 БСИТО-Р900 БСИТО-Р1200 БСИТО-Р1500
Производительность, м3/ч. 20 75 110 145 180
Прозор барабана, мм 2,0-2,5
Типоразмер барабана
диаметр/длина, мм.
300х600 600х600 600х900 600х1200 600х1500
Габариты установки ДхШхВ, мм. 1500х850х1200 1600х1150х1700 1900х1150х1700 2200х1150х1700 2500х1150х1700
Диаметр условный подводящего 100 150 150 200 250
Диаметр условный отводящего 125 200 200 250 300
Диаметр условный промывки 20 20 20 25 25
Расход промывной воды, м3/ч
(насос в комплект не входит)
1,5 1,5 2,5 3 4
Мощность установки, кВт. 0,37 0,37 0,55 0,55 0,75
Вес установки, кг. 400 500 630 820 1000
Модель БСИТО-Р1800 БСИТО-Р2100 БСИТО-Р1200Д БСИТО-Р1800Д БСИТО-Р2500Д
Производительность, м3/ч. 215 250 230 360 510
Прозор барабана, мм 2,0-2,5
Типоразмер барабана
диаметр/длина, мм.
600х1800 600х2100 900х1200 900х1800 900х2500
Габариты установки ДхШхВ, мм. 2800х1150х1700 3100х1150х1700 2300х1530х2200 2900х1530х2200 3600х1530х2200
Диаметр условный подводящего 250 300 300 350 400
Диаметр условный отводящего 300 350 350 400 450
Диаметр условный промывки 32 32 25 32 32
Расход промывной воды
(насос в комплект не входит)
5 5 3 5 6
Мощность установки, кВт. 0,75 0,75 0,75 1,1 1,1
Вес установки, кг. 1160 1300 1200 1470 1800
barabannoe sito 3 Барабанное Сито
barabannoe sito 2 Барабанное Сито
barabannoe sito 5 Барабанное Сито

Оборудование для механической очистки промышленных сточных вод и канализационных сточных вод производства компании Техводполимер не подвержены коррозии, имеют самый продолжительный срок службы среди аналогов, более 50 лет.

В процессе производства, оборудование проходит контроль качества на всех этапах. Это позволяет нам и Заказчику быть уверенными в качестве оборудования.

Гарантийный срок на насосное оборудование ООО НПК «Техводполимер» не менее 5 лет. Наши инженеры имеют многолетний опыт по проектированию и производству данной продукции, что позволяет обеспечить высокую надежность, а также оптимальный подбор насосного оборудования для объекта Заказчика.

Барабанные сита предназначены для первоначальной мелкой механической очистки бытовых и промышленных сточных вод.

Барабанные Сита предназначены для разделения экранов от промышленных и муниципальных сточных вод, и особенно для воды, содержащей вискозные и волокнистые элементы. Устройство может быть оснащено оборудованием для уплотнения и обезвоживания.

Барабанное сито

Очищаемые сточные воды канализируются на поверхности цилиндра, где те твердые тела, размеры которых больше, чем расстояние между фильтрами, отделяются от жидкости чистящим лезвием. Вода проходит через цилиндр дважды: первый раз она проходит снаружи внутрь, так что материал перехватывается и собирается фильтром; второй раз она проходит изнутри наружу, очищая промежуток фильтра в противотоке. Жидкость проходит через вращающийся барабан и сливается в дно бака, затем с помощью желоба переходит на другие этапы обработки. Внутри цилиндра установлена ​​система мойки сопел с водяными струями высокого давления, чтобы очистить фильтр от остаточных материалов.

Принцип работы барабанного сита

Основным его элементом считается фильтр-барабан сито, который непрерывно вращается через сточную воду. Твердые частицы, большие, чем отверстие для картриджа, оставаясь на его поверхности, фильтруют воду через картридж в специальную ловушку для воды.

Когда барабан вращается, твердые частицы, осажденные на поверхность, удаляются специальным ножом и перемещаются в контейнер для дальнейшей обработки. Барабан сито выполнен из нержавеющей стали, а продольные ребра закреплены вокруг треугольной рамы так, что ролик имеет очень прочную структуру. Обработанная сточная вода, проходящая через сито, может храниться в резервуаре для воды для последующей повторной подачи воды или может быть поставлена на последующую обработку (например, блок биологической обработки).

Завод-производитель барабанного сита

Кроме того, он может использоваться для давления сточных вод и подачи без давления. Узлы крепления к полу – анкера. Микроклиматические требования для установки барабана и обеспечения его работы — плюсовая температура в течение года, наличие экрана вентиляционного барабана, поставляемого в полностью собранном состоянии. Заводская установка включает в себя установку труб и электрических соединений в сеть.

Производительность барабанного сита

Барабанное сито имеет наилучшее соотношение производительности и потребления энергии. Барабан предназначен для использования минимального количества воды для очистки. Клиновая форма устройства в барабане предотвращает засорение зазора. Вращение экрана облегчает промывание частиц, которые не могут собирать скребок. Поэтому промывочная вода обычно требуется в конце запуска установки. Если водоснабжение находится на всепогодной основе, достаточно включить воду один раз в час, как показывает практика, в течение 10 секунд.

ООО НПК «Техводполимер» — это отечественный производитель оборудования для механической очистки различных типов.

Производство оборудования для механической очистки – это основной, впрочем, не единственный путь развития компании. Мы занимаемся проектированием технологических линий, оснащением  производства оборудованием с учетом факторов, емкостным и резервуарым оборудованием, разработкой и монтажом очистных сооружений любой производительности.

Промышленная компания ООО НПК «Техводполимер» специализируется на производстве модулей очистки промышленных, хозяйственных, канализационных, поверхностных стоков, установок по очистке, отстаиванию, фильтрации, доочистке сточных вод и простой воды, сооружений по очистке водостоков, сточных очистных сооружений, резервуаров самых разных модификаций и разнообразных цистерн, ёмкостей, баков. Помимо того, эта компания оказывает своим заказчикам целый ряд услуг:
— производит модернизацию, ремонт, комплексное обследование, реконструкцию ранее смонтированного промышленного оборудования;
— предлагает и обеспечивает на привлекательных льготных условиях профилактическое обслуживание, поддержку при эксплуатации, поставку средств КИП и А, запчастей и отдельных узлов;
— исполняет полный спектр работ по проектированию, аудиту, пуско-наладке, монтажу очистных систем, сооружений, модулей, устройств.

Для поддержки очистного комплекса в безаварийном работающем режиме фирма ООО НПК «Техводполимер» предлагает свои услуги по наладке, ремонту, запуску парка оборудования, технологических конструкций, а также устройств КИП и А.

При производстве водоочистного технологического парка оборудования и сооружений по очистке различных типов водостоков применяются наиболее современные способы, методы, технологии и приемы. Реализуемые установки обязательно учитывают, главным образом, требования покупателя, и, как самое основное, готовы отвечать абсолютно всем законодательным нормам, рекомендованным ГОСТами и СНиПами.

При получении нестандартных заданий, группа инженеров рекомендует самые подходящие проектные решения, как по изготовлению очистных систем на больших производствах, так и локальных устройств для очищения простой воды и бытовых, хозяйственных водовыпусков для коттеджных поселков.

Конструкторская группа фирмы ООО НПК «Техводполимер» может предоставить полный пакет документации, включая требуемые согласования государственных органов на очистное оборудование самого разного уровня сложности, принимая во внимание при всем этом условия заказчика. Это могут быть специфика стройплощадки, допустимая стоимость по смете, параметры по уровню очистки, соответствие климатическим условиям определенного региона и т. д.

Когда же очистные станции биологической очистки, фильтрации или доочистки уже достаточно давно пребывают в эксплуатации, однако со временем оборудование опасно устарело или его износ скоро достигнет критического уровня, тогда следует сделать общий тест, в ходе чего должны соблюдаться все нюансы, варианты, потенциалы и возможности при реконструкции и модернизации. Решением таких проблем и занята производственная компания ООО НПК «Техводполимер», обеспечивая при этом профессиональное качество выполняемых работ и услуг.Для обеспечения эффективной, надежной, бесперебойной и безаварийной эксплуатации сооружений, комплексов, устройств, станций, систем для очищения водостоков инженерно-технические сотрудники фирмы производят пуско-наладочные работы. Поскольку на этом этапе нужно умело и безошибочно ввести в эксплуатацию пусковой объект по очистке водоспусков.

В ходе аудиторской проверки очистных комплексов осуществляется общий анализ уровня очищения промышленных стоков на пригодность дальнейшего применения, соответствие государственным нормативам и техусловиям, эффективность очищения. По окончании анализа клиенту даются консультации по проведению мероприятий для создания наиболее высокой производительности оборудования или предписание о модернизации износившихся узлов очистительной системы.

Барабанное Сито

Механическая очистка сточных вод – один из способов очистки и переработки бытовых, хозяйственно-бытовых сточных вод и промышленных жидкостей. Технологии и устройства направлены на удаление нерастворимых примесей. Этот способ может применяться как самостоятельно, так и в виде первой ступени очистки.

Если после механической очистки воды могут быть спущены в водоемы без нарушения экологического равновесия или использованы в производственном процессе, то дополнительные методы очистки не требуются.
