Комбинированные решётки

Cерия BAYKAL

Область применения.

Комбинированные системы механической очистки предназначены для комплексной механической очистки сточных вод, включающей в себя процессы извлечения отбросов, сепарации песка и жиров, извлечение уплотняемых механических примесей в контейнеры для утилизации

Комбинированные решетки

Принцип работы

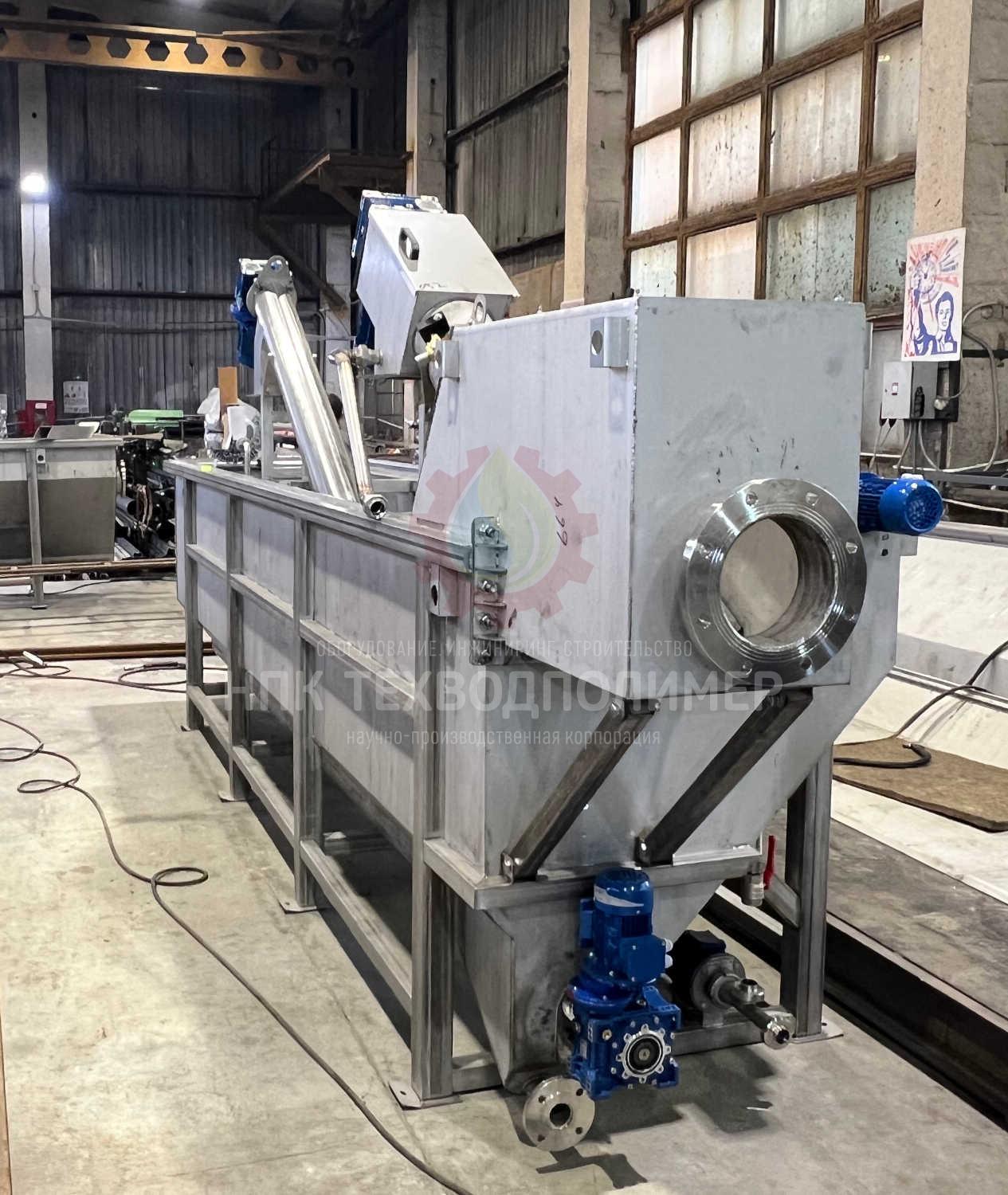

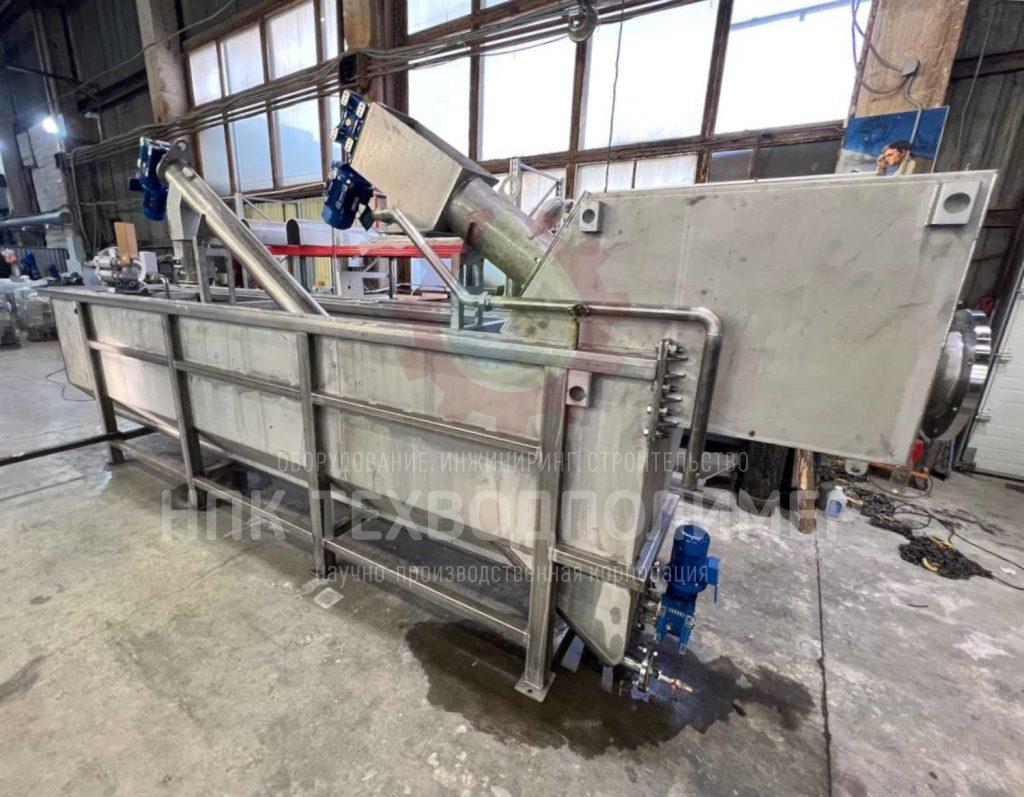

Установка объединяет в одном технологическом узле механическую шнековую решетку, установленную в приёмном канале, и аэрируемую песколовку с наклонным шнековым транспортером для извлечения осевшего песка.

Сточная вода, поступающая в установку, проходит через решетку, на которой задерживаются крупные отбросы (в соответствии с прозором решетки). Выгрузка уловленных на решетке отбросов производиться в автоматическом режиме по средством наклонного шнека. Выгружаемые из решетки отбросы подвергаются частичному обезвоживанию. Далее вода направляется в аэрируемую песколовку, в которой происходит улавливание песка и других быстрооседающих минеральных включений. Песок оседает в донной части песколовки и по мере накопления, с помощью шнекового транспортера, сгребается в приямок. С помощью второго шнека песок выгружается из установки. По мере движения песка по шнеку он обезвоживается.

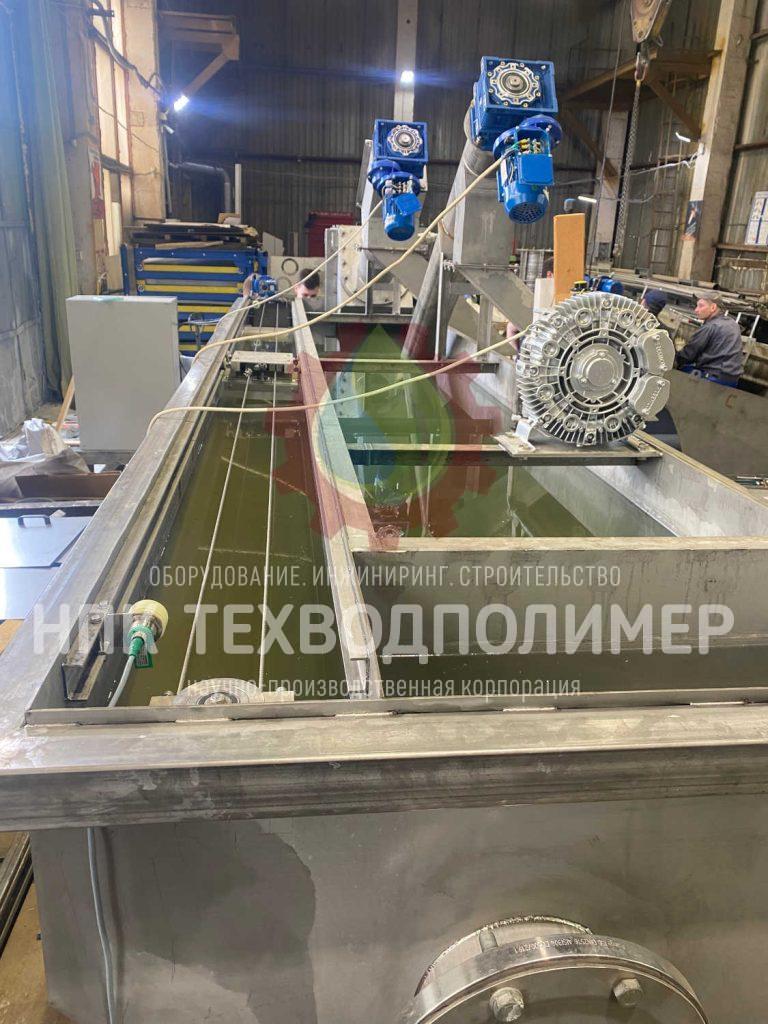

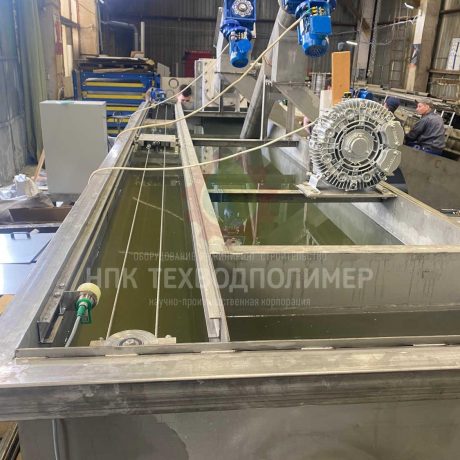

В верхней части песколовки также предусмотрена зона улавливания свободно всплывающих жиров, масел и нефтепродуктов (за исключением эмульгированных). Всплывающие примеси удаляются с помощью скребкового механизма.

Примеры моделей оборудования

BAYKAL-K-100

Комбинированные решетки

BAYKAL-K-300

Комбинированные решетки

Во избежание повреждения установки и выхода ее из строя, запрещается использовать установки данного типа для очистки сточных вод с большим содержанием крупного строительного мусора (обломки бетона, камни, арматура, обрезки труб, металла и т.д.). Если все же существует вероятность попадания на установку вышеуказанных отходов, рекомендуется предусмотреть перед установкой размещение ручной или механизированной решетки с прозорами в 5 — 10 раз больше прозоров шнековой решетки, входящей в состав установки.

Комбинированные решетки

Коротко о производстве

Данная комбинированная установка KURP наполняется с помощью насоса или самотеком через закрепленную трубу.  Сток подается на шнековую решетку, которая удаляет крупные частицы, а затем направляется в бак-отстойник, где взвешенные вещества оседают и удаляются системой шнеков. Система для удаления жиров и взвешенных масел поставляется как опция.

Стабильно высокое качество продукции, надёжность и энергоэффективность выпускаемых насосов и емкостного оборудрвания, а также развитая сеть филиалов и сервисных центров в регионах России помогают компании удерживать лидирующие позиции на рынке насосного оборудования.

Комбинированная решётка для механической очистки сточных вод, обработки отбросов и осадков, очистных сооружений

В комбинированных решётках компания совместила испытанные технологии фильтрующих решёток с промывным прессом для отбросов и выполнила их в одной машине. Благодаря этому получилась машина большой производительности с высокой степенью очистки, и при этом компактная. Решётка не чувствительна к содержанию в фекальных стоках камней и песка, имеет высокую эффективность при низких эксплуатационных расходах.

Принцип работы комбинированной решётки

Стоки проходят через  фильтр ленты, при этом все загрязнения остаются на перфорированной поверхности ленты. После её поверхность очищают специальной щеткой.На каждом 5-м фильтрующем элементе закреплен ряд захватывающих крюков. Эти крючки обеспечивают зацепление и извлечение крупной грязи, а также предотвращают образование  мусора перед решёткой.

Боковые пластины фильтрующих элементов и пластиковые прокладки с обеих сторон рамы обеспечивают уплотнение для предотвращения прохождения загрязнений вокруг решетки. Благодаря округлой поверхности каждого из фильтрующих элементов перфорированной фильтр-ленты, концы щетины чистящей щётки, имеющей круглую форму, одинаково качественно счищают загрязнения с каждого из элементов фильтр-ленты на всей ее протяженности. Соединения фильтрующих элементов обеспечивают константное расстояние между ними и на прямой линии, и в месте изгиба ленты.  Решётки с перфорированной фильтр-лентой полностью исключают возможность образования на последующих ступенях очистки сплетений из тряпок и /или/ других отбросов, удаление которых требует большого количества времени и связанных с этим расходов.

Отбросы, сметаемые щёткой с перфорированной поверхности, падают в промывочный пресс, интегрированный в общий резервуар. Здесь осуществляется промывка отбросов от органических включений, которые вместе с промывной водой стекают сквозь отверстия на дне промывочного пресса в канал, ведущий на следующие ступени очистки. Затем шнековый вал осуществляет прессование промытых отбросов и их выгрузку через наклонную трубу в стоящий под ней контейнер или в воронку транспортёра.

В качестве станции приёма фекального ила установка может быть загружена непосредственно насосом илососной машины. По требованию заказчика, возможно доукомплектование оборудованием учёта количества принимаемых нечистот от различных поставщиков.

При большом содержании песка в сточных водах установка может быть дополнена песколовкой. Комбинированная решётка может осуществлять комплексную механическую очистку сточных вод.

Применение в канализационных и промышленных очистных сооружениях

  •  Начальная обработка сточных вод и тонкая очистка
  • Механическая очистка осадка / первичного осадка / вторичного осадка
  • Приём и обработка фекального ила
  • При напорной подаче стока на очистные сооружения в качестве решётки в резервуаре

Применение комбинированных решёток на производственных предприятиях возможно во многих отраслях промышленности, в том числе, мясоперерабатывающей, молочной, пищевой, сахарной, в сельском хозяйстве и на пивоварнях.

Оборудование для механической очистки промышленных сточных вод и канализационных сточных вод производства компании Техводполимер не подвержены коррозии, имеют самый продолжительный срок службы среди аналогов, более 50 лет.

В процессе производства, оборудование проходит контроль качества на всех этапах. Это позволяет нам и Заказчику быть уверенными в качестве оборудования.

Гарантийный срок на насосное оборудование ООО НПК «Техводполимер» не менее 5 лет. Наши инженеры имеют многолетний опыт по проектированию и производству данной продукции, что позволяет обеспечить высокую надежность, а также оптимальный подбор насосного оборудования для объекта Заказчика.

КТО ПРОИЗВОДИТ КОМБИНИРОВАННЫЕ РЕШЕТКИ?

Независимо от того, хотите ли вы установить систему очистки сточных вод с нуля или просто хотите обновить определенные аспекты системы, которая у вас есть сейчас, вы можете положиться на Техводполимер в качестве качественного оборудования для очистки сточных вод и необходимой вам экспертной поддержки.

 Как производитель оборудования, который обслуживал широкий круг муниципальных и промышленных клиентов с момента нашего основания, мы продемонстрировали нашу способность сочетать наших клиентов с эффективными решениями для очистки сточных вод. Эти клиенты выбирают Техводполимер прежде всего из-за качества, предоставляемого нами оборудования. Мы производим большую часть нашего оборудования сами на нашем заводе мирового уровня в Москве, чтобы обеспечить его соответствие самым высоким стандартам качества.
