Статические смесители
Серия TOBOL
Область применения.
Статические смесители предназначены для улучшения перемешивания жидких реагентов с потоком обрабатываемой воды. Статический смеситель устанавливается в трубопровод после блока дозирования реагентов, которые требуются перемешивать с потоком воды
Применяется в системах дозирования реагентов – коагулянтов, флокулянтов, гипохлорита, кислот, щелочей – для эффективного распределения их по объему обрабатываемой воды.
Принцип работы

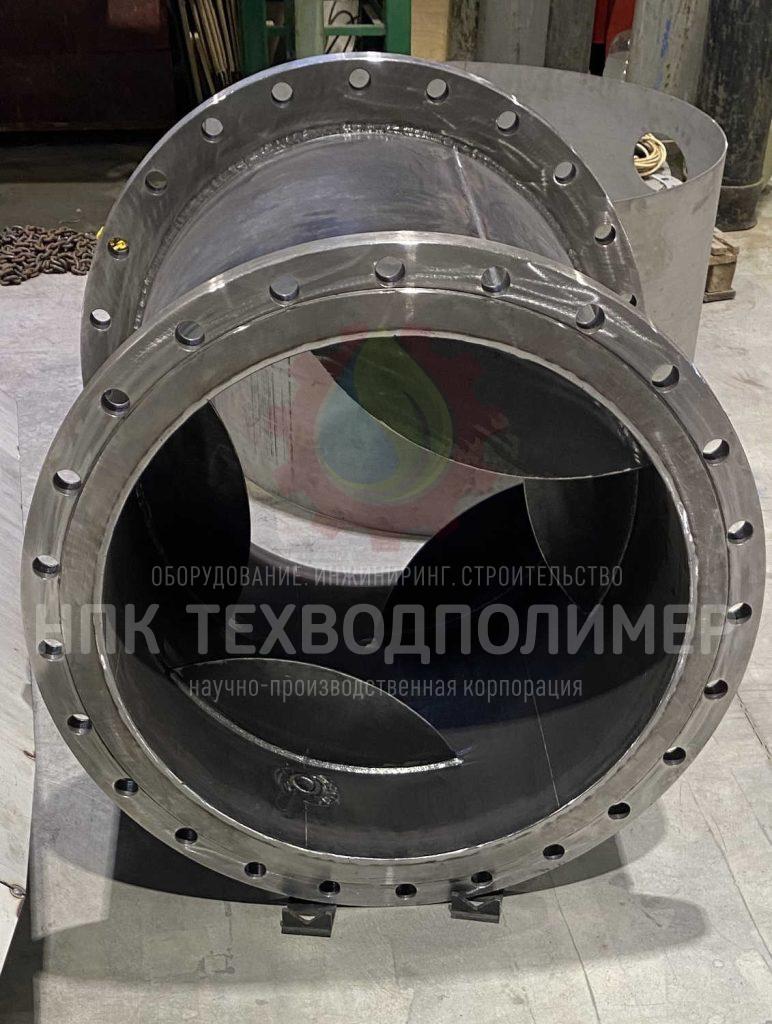

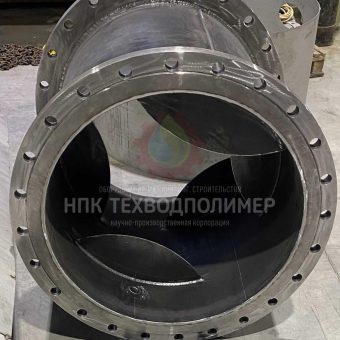

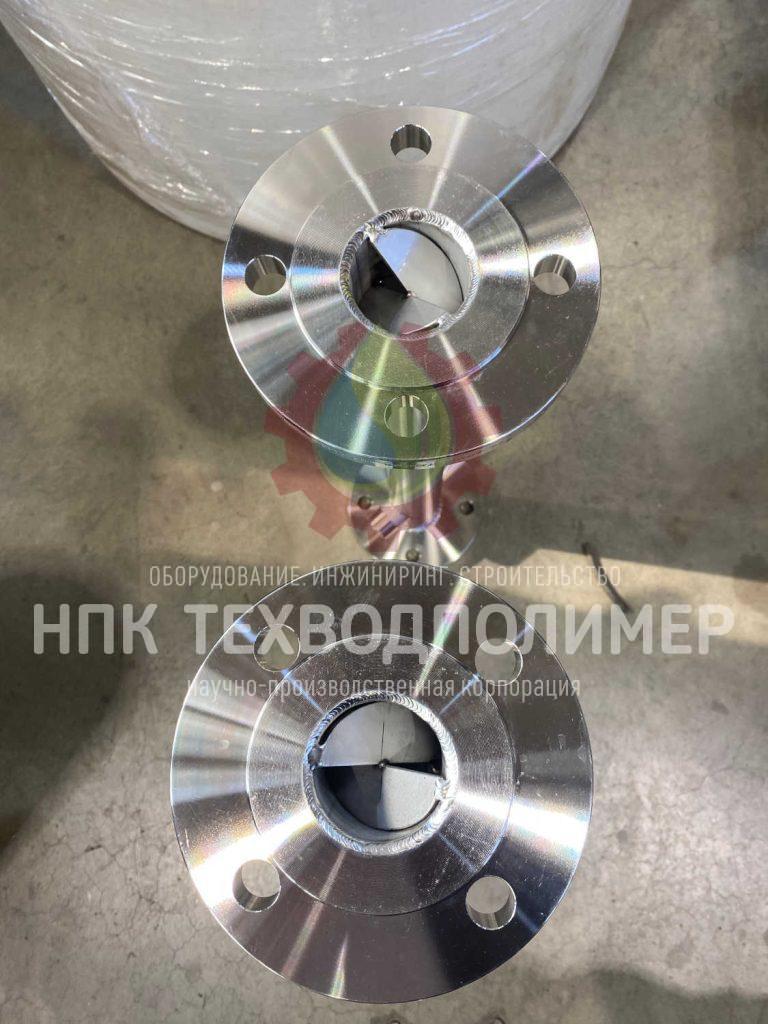

Конструктивно статический смеситель представляет собой цилиндрический корпус, внутри которого располагается система лопастей.
Статический смеситель для смесей жидкость – жидкость выполнен из рассекателя и имеет большее число лопастей и меньшую линейную скорость движения воды.

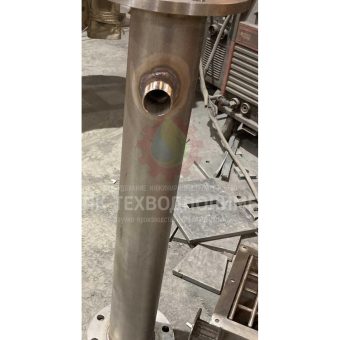

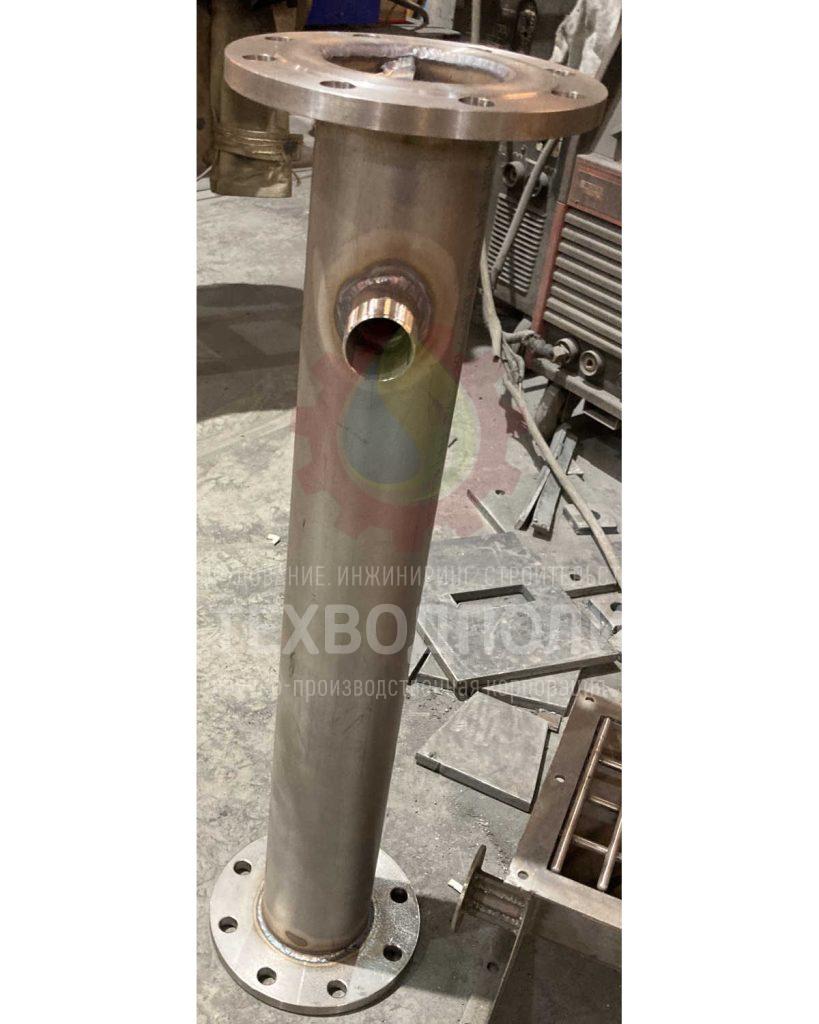

Смеситель устанавливается непосредственно на трубопровод исходной воды. Реагент подается в смеситель через патрубок перпендикулярно основному потоку обрабатываемой воды.
Эффект смешения достигается за счет многократного деления и направленного закручивания потока на турбулизирующих элементах при движения потока внутри аппарата.
Время смешения – 0,8 – 1,2 сек.
Потери напора – 8 -10 м (0,8 – 1,0 бар).

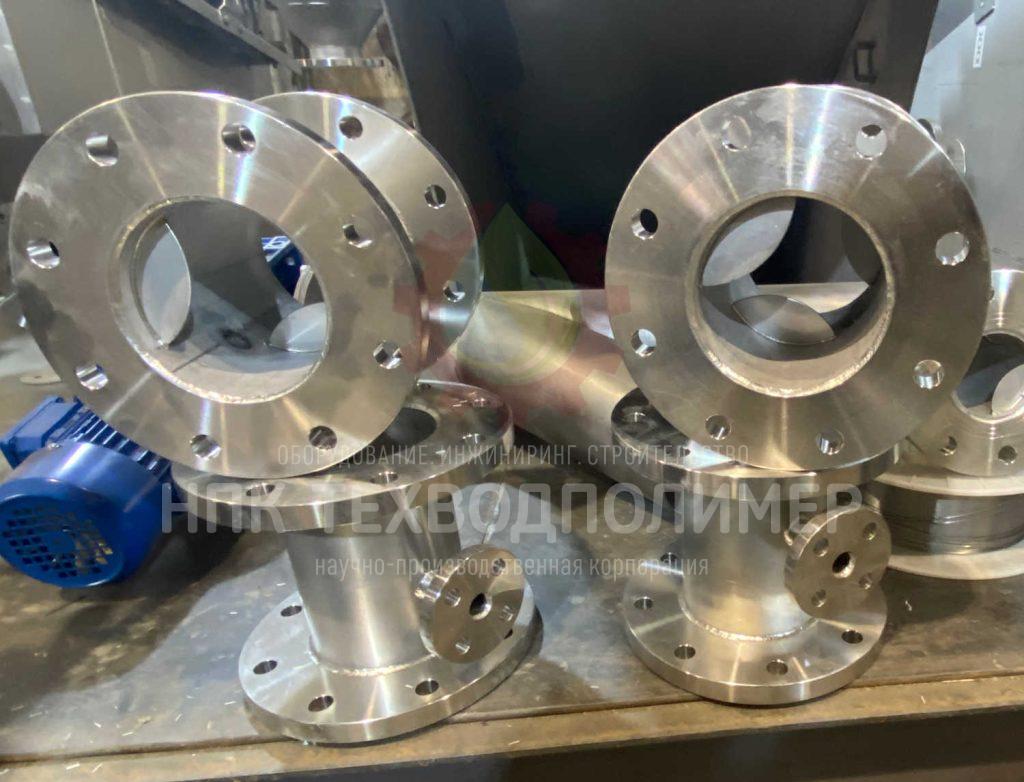

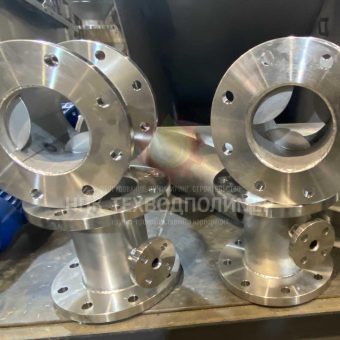

Примеры моделей оборудования
TOBOL-100-Н
TOBOL-1100
Модельный ряд
| Модель | Ду, мм | Давление, бар | Длина, мм |
| TOBOL-50-Н | 50 | 6 | 400 |
| TOBOL-65-Н | 65 | 6 | 450 |
| TOBOL-80-Н | 80 | 6 | 600 |
| TOBOL-100-Н | 100 | 6 | 800 |
| TOBOL-150-Н | 150 | 6 | 1 100 |
| TOBOL-200-Н | 200 | 6 | 1 300 |
| TOBOL-250-Н | 250 | 6 | 1 600 |
| TOBOL-300-Н | 300 | 6 | 1 900 |
| TOBOL-350-Н | 350 | 6 | 2 200 |
| TOBOL-400-Н | 400 | 6 | 2 500 |
Технические описание
| Состав смесителя | Материалы изготовления |
| Корпус с фланцами | Нержавеющая сталь AISI 304 Конструкционная сталь |
| Турбулизирующая вставка | Нержавеющая сталь AISI 304 Конструкционная сталь |
| Патрубок подачи химреагента | Нержавеющая сталь AISI 304 Конструкционная сталь |
Коротко о производстве
Техводполимер Москва обладает богатым опытом и технологиями для собственного производства интегрированных решений для очистки сточных вод. Используя высококачественные компоненты, наши системы спроектированы так, чтобы вы могли достичь максимальной эффективности с помощью самых экономичных методов.
Начиная с оборудования для очистки стоков до производства статических смесителей, мы будем работать с вами, чтобы предоставить оборудование, средства контроля и химические вещества, которые соответствуют вашим требованиям по разгрузке и наилучшим образом интегрируются в существующие производственные процессы.
Мы производим более 300 готовых и нестандартных статических смесителей на нашем производственном предприятии, расположенном в Москве.
На нашем предприятии используется самое современное оборудование, и оно способно производить небольшие объемы реагентов до нескольких литров. Мощность и гибкость нашего производственного оборудования позволяют нам быстро реагировать на любые требования к пропускной способности.
