Шнековые
вертикальные решетки

Cерия BAYKAL

Область применения.

Шнековая решетка предназначена для извлечения из производственных и хозяйственно-бытовых сточных вод средних и мелких твердых частиц с дальнейшей их выгрузкой в мусороприемник. Оборудование применяется для тонкой механической очистки как хозяйственно-бытовых стоков, так и стоков предприятий пищевой и текстильной промышленности.

null
ПРОСЧИТАТЬ ТКП?
Шнековые решетки

Принцип работы

Изделие представляет собой цилиндрический корпус состоящий из фильтрующей зоны погруженной в канал и зоны транспортировки, расположенной под наклоном. Внутри корпуса размещен шнек с изменяемым сечением. В верхней части изделия установлен привод.

Фильтрующая зона представляет собой трубу, выполненную из перфорированного листа (решетка, сито). Зона транспортирования представляет собой цилиндр определенного диаметра. В верхней части изделия располагается патрубок сброса грубодисперсных примесей.

Шнек устанавливается внутри корпуса изделия. Верхней опорой вала является привод, вал приводится в движение мотор-редуктором, который устанавливается на торце изделия через фланцевое соединение. В зоне фильтрации на шнеке закрепляются щетки, которые собирают осадок с сита и поднимают его в транспортную зону. Транспортирующий шнек подает осадок к месту сброса. Осадок сбрасывается в контейнер для дальнейшей утилизации

Примеры моделей оборудования

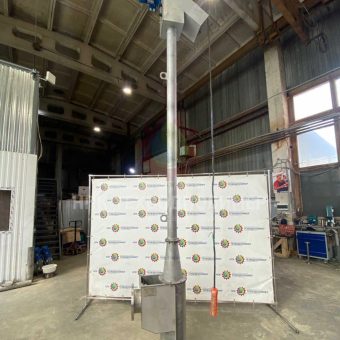

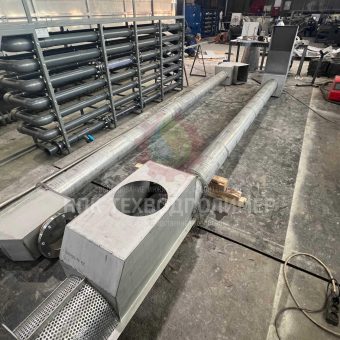

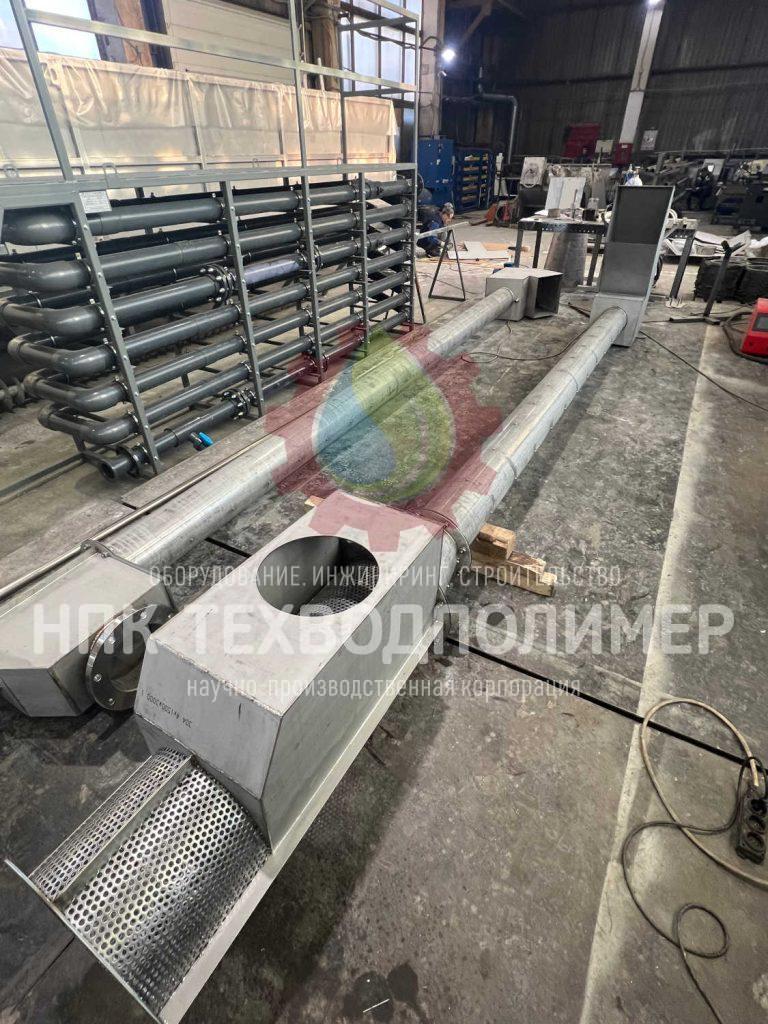

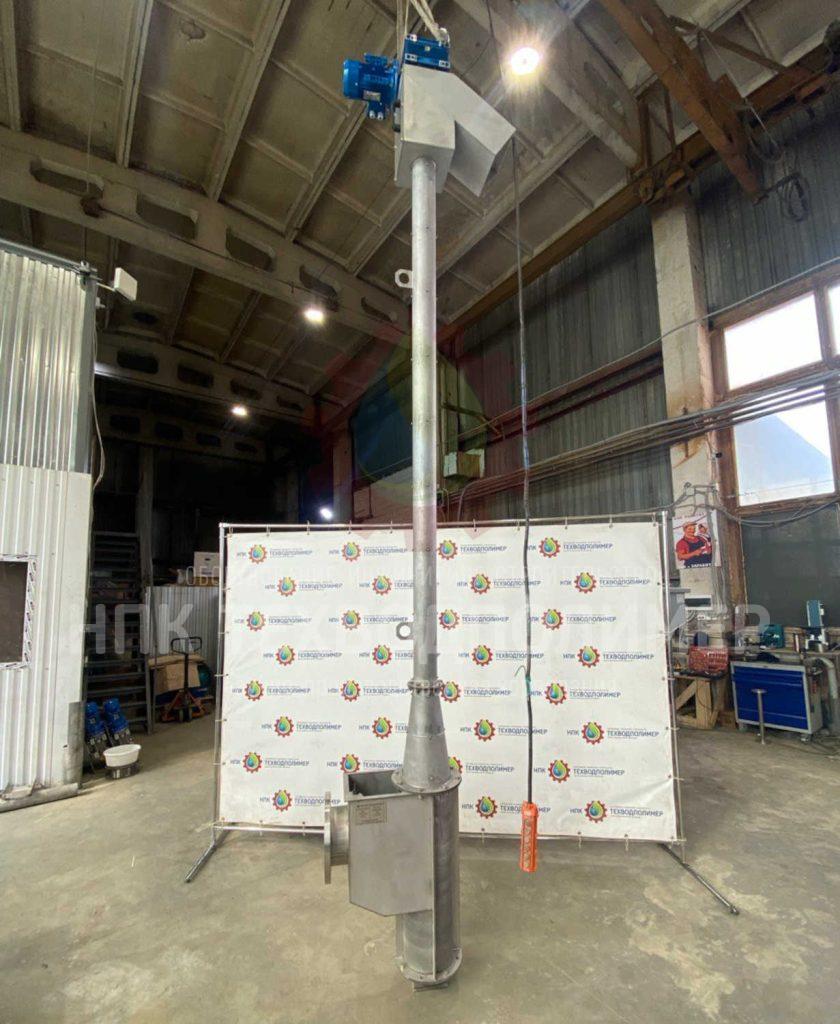

BAYKAL-HVR-200

Шнековые решетки BAYKAL-HVR-200

BAYKAL-HVR-100

Шнековые решетки BAYKAL-HVR-100

Коротко о производстве

Шнековая решётка для тонкой механической очистки сточных вод, компактное и надежное техническое решение

Идеально подходит для сточных вод с высоким содержанием волокнистых включений благодаря перфорированной сетке.

  1. Фильтрующий экран образован ступенчатыми перфорированными панелями, что позволяет повысить производительность, снизить гидравлическое сопротивление экрана и одновременно удалить из воды относительно крупные объекты.
  2. Ступенчатые панели на задней стороне экрана фильтра могут быть расположены параллельно потоку, чтобы уменьшить гидравлическое сопротивление и избежать скопления мелких частиц в корпусе экрана.

Преимущества

  • Недорогое и выгодное решение для малых расходов сточных вод.
  • Подъем уловленных примесей на высоту до 5 м.
  • Поставляется как в собранном виде для установки в канале, так и в упаковке.

Применение в канализационных и промышленных очистных сооружениях

  • Начальная обработка сточных вод и тонкая очистка
  • Механическая очистка осадка / первичного осадка / вторичного осадка
  • Очистка перед удаленным выпуском в море
  • Для перелива в дождевом резервуаре
  • Приём и обработка фекального ила

Применение в целлюлозно-бумажной промышленности

  • Подготовка промывной воды
  • Стоки с грубыми загрязнениями, канальная вода

Применение шнековых решёток на производственных предприятиях возможно практически во всех отраслях промышленности, в том числе, текстильной, целлюлозно-бумажной, мясоперерабатывающей, молочной, пищевой, сахарной, в сельском хозяйстве и на пивоварнях.

Шнековые решетки малой производительности по цене производителя

Шнековые решетки CТ — это идеальное решение для объектов с малыми расходами сточных вод. Благодаря углу наклона шнекового конвейера, оборудование может быть установлено в небольших углублениях, в местах, где небольшой объем сточных вод: отели, коттеджи, мойки для машин.

Шнековые решетки CT состоят из перфорированного барабана и шнекового конвейера.

Технические характеристики шнековых решеток СТ
  • Пропускная способность по сточной воде: до 36 м3/час.
  • Высота шнековой решетки: до 1,6 м
  • Размеры отверстий в решетке: 2-5 мм
  • Выемка отходов: до 0,11 дм3/с
  • Вес: менее 30 кг

Материалы изготовления шнековых решеток:

  • Шнековый конвейер : инженерный полимер SINT™
  • Остальные части : нержавеющая сталь AISI 304L/316L

Как работают шнековые решетки

Механические примеси задерживаются на решётке, вода проходит сквозь решётку, а отбросы транспортируются спиральным шнеком в зону выгрузки.

Преимущества применения решетки

  • Малый вес
  • Износостойкое покрытие SINT полимерного шнека для высокой эффективности извлечения отходов
  • Отсутствие щеток
  • Простой монтаж
  • Отсутствие внутренних подшипников
  • Доступная цена и минимальные затраты на техническое обслуживание.

Оборудование для механической очистки промышленных сточных вод и канализационных сточных вод производства компании Техводполимер не подвержены коррозии, имеют самый продолжительный срок службы среди аналогов, более 50 лет.

В процессе производства, оборудование проходит контроль качества на всех этапах. Это позволяет нам и Заказчику быть уверенными в качестве оборудования.

Гарантийный срок на насосное оборудование ООО НПК «Техводполимер» не менее 5 лет. Наши инженеры имеют многолетний опыт по проектированию и производству данной продукции, что позволяет обеспечить высокую надежность, а также оптимальный подбор насосного оборудования для объекта Заказчика.

ГДЕ ИСПОЛЬЗУЮТСЯ ШНЕКОВЫЕ РЕШЁТКИ?

Шнековая решетка предназначена для извлечения средних и мелких твердых частиц из промышленных и бытовых сточных вод с последующей их промывкой, обезвоживанием и сбросом в мусорный бак. Оборудование используется для тонкой механической очистки как бытовых, так и сточных вод от пищевой и текстильной промышленности.

Компания сотрудничает с ведущими научно-исследовательскими институтами. Это позволяет решать самые сложные проблемы, связанные с очисткой сточных вод.

  1. Мы готовы предложить как стандартные, так и нестандартные решения для очистки воды.
  2. Нашими клиентами являются как жилищно-коммунальные услуги, так и промышленные объекты (заводы, фабрики, промышленные комплексы).
  3. Наш сервисный отдел обеспечивает шеф-монтаж и ввод в эксплуатацию.
  4. Индивидуальное и комплексное тестирование оборудования с выходом в рабочий режим. Калибровка средств измерений.
  5. Обучение персонала заказчика.
  6. Гарантия и сервис
  7. Стандартная гарантия составляет 24 месяца.
  8. Расширенная гарантия — 60 месяцев.

Сегодня это стабильное предприятие по производству оборудования для очистки сточных вод. В арсенале компании есть необходимые элементы инженерной и жизнеобеспечивающей экономики, мощный производственный потенциал, квалифицированные кадры и современные технологии.

Компания думает об экологии и безопасности человеческой жизни. Поэтому мы применяем новые технологии и современное оборудование.

Преимущества работы с нами

null

Входной контроль материалов и оборудования

null

Проверенные поставщики комплектующих

null

Современные технологии производства

null

Аттестованные работники производства

null

Квалифицированные монтажники

null

Все виды сварочных работ

null

Контроль качества на всех стадиях производства

null

Контроль подрядчиков
