Серия TURAN

Внимание!

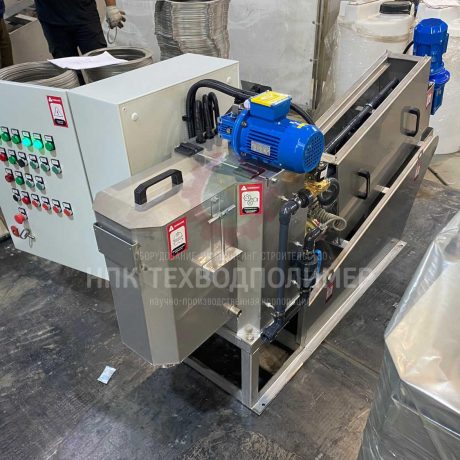

В наличии шнековый обезвоживатель TURAN-Ш 300-2

Стоимость 2 990 000р. с НДС.

Диаметр шнека: 300 мм
Количество шнеков: 2

Производительность по флотошламу: до 200 кг.c.в./час до 4 м3/час ,
по смешанному сырому илу (осадок сточных вод): до 260 кг.c.в./час до 8,67 м3/час
Материал колец: нержавеющая сталь AISI 304
Материал вала шнека: нержавеющая сталь AISI 304

В комплекте:

  • Шкаф управления
  • Емкость флокуляции из нержавеющей стали AISI 304.
  • Промывочные форсунки
  • Перемешивающее устройство в составе емкости флокуляции из нержавеющей стали AISI 304

Область применения.

Шнековый обезвоживатель TURAN предназначен для обезвоживания любых видов осадков, образовавшихся в процессе очистки сточных вод – хозяйственно-бытовых, промышленных, сельскохозяйственных и др.

Установка предназначена для обезвоживания осадков с концентрацией взвешенных частиц от 2000мг/л до 35000мг/л. Обезвоженный осадок имеет влажность 81% и меньше, в зависимости от состава сточных вод.

Установка имеет встроенную зону сгущения, что предотвращает необходимость дополнительного оборудования для сгущения осадка (илоуплотнитель) и позволяет обезвоживать осадок с низкой концентрацией взвешенных веществ (от 2000мг/л).

Oбезвоживатель имеет конструкцию, которая предотвращает засорение барабана, таким образом, отпадает потребность в больших объемах промывной воды.

Установка не имеет высоконагружаемых и высокооборотных узлов, что обеспечивает надежность конструкции. Шнековый обезвоживатель отличается низким уровнем шума и вибрации.

Установка потребляет на порядок меньше электроэнергии и воды, чем какие-либо другие системы обезвоживания.

Незначительные габариты и вес шнекового обезвоживателя позволяют компактно разместить установку на очистных сооружениях.

Установка работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала.

Сравнительная таблица обезвоживающих установок

Шнековый обезвоживатель осадка

Метод обезвоживания
Характеристики Шнековый обезвоживатель Ленточный пресс-фильтр Декантер Центрифуга Фильтр пресс
Обезвоживание осадка с низкой концентрацией + Нежелат. Нежелат. Возможно
Присутствие масла + Нежелат.
Промывочная вода Минимум Много Средне Мало Средне
Энергопотребление Низкое Средне Средне Высокое Высокое
Непрерывный процесс (24 ч) + Нежелат.
Шум Низкий Высокий Высокий Высокий Средний
Вибрация Низкая Большая Высокий Большая Средне
Илоуплотнитель Не нужен Обязательно Возможно Обязательно Возможно
Габариты Малые Большие Большие Средние Средние
Обслуживание / Стоимость Простое / Дешевое Сложное / Дорогое Сложное / Дорогое Сложное / Дорогое Сложное / Дорогое

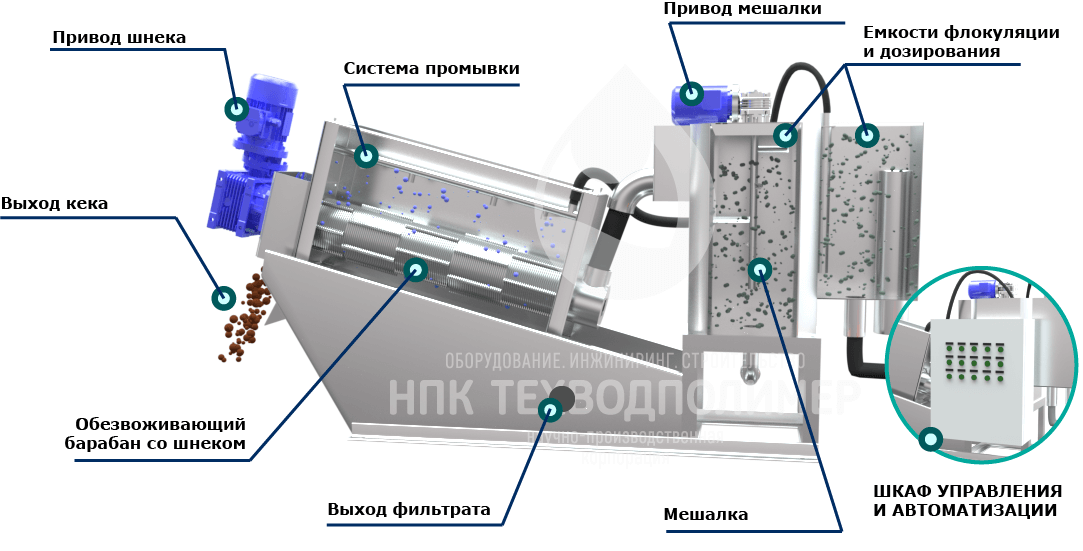

Принцип работы

Сточные воды отправляются в машину для обезвоживания. Шлам будет перемещаться к выпускному отверстию для шлама под давлением спиральных лопастей. По мере того как зазор между спиральными лопастями становится уже, ил подвергается большему давлению и начинает высыхать под давлением. Вода выходит из пространства между неподвижными и движущимися пластинами.

Модельный ряд

Наименование Производительность кг.с.в./ч* (м3/ч) Диаметр шнека, мм Количество шнеков, шт. Потребляемая мощность, кВт Габаритные размеры: Масса, кг
концентрация исходного осадка

10000 мг/л

концентрация исходного осадка

50000 мг/л

длина, мм ширина, мм высота, мм
TURAN-Ш-50-1 1 (0,1) 4 (0,08) 50 1 0,2 1100 750 1100 65
TURAN-Ш -100-1 3 (0,3) 10 (0,2) 100 1 0,6 1850 760 1200 175
TURAN-Ш -130-1 6 (0,6) 20 (0,4) 130 1 0,6 2000 760 1200 180
TURAN-Ш -130-2 12 (1,2) 40 (0,8) 130 2 0,7 2100 760 1200 260
TURAN-Ш -200-1 12 (1,2) 40 (0,8) 200 1 0,9 2600 700 1400 500
TURAN-Ш -200-2 24 (2,4) 80 (1,6) 200 2 1,1 2600 950 1400 750
TURAN-Ш -300-1 30 (3) 100 (2) 300 1 1,2 3250 950 1550 750
TURAN-Ш -300-2 60 (6) 200 (4) 300 2 1,8 3250 1250 1550 1200
TURAN-Ш -300-3 90 (9) 300 (6) 300 3 2,4 3600 1600 1550 1700
TURAN-Ш -350-1 60 (6) 200 (4) 350 1 2,2 3850 1150 2250 1000
TURAN-Ш -350-2 120 (12) 400 (8) 350 2 4 4150 1550 2250 1500
TURAN-Ш -350-3 180 (18) 600 (12) 350 3 6,3 4450 2000 2250 2000
TURAN-Ш -350-4 240 (24) 800 (16) 350 4 8,7 4850 2400 2250 2500
TURAN-Ш -400-1 90 (9) 300 (6) 400 1 4,7 4650 1150 2700 1250
TURAN-Ш -400-2 180 (18) 600 (12) 400 2 7,8 5000 1750 2700 1875
TURAN-Ш -400-3 270 (27) 900 (18) 400 3 11,2 5350 2350 2700 2500
TURAN-Ш -400-4 360 (36) 1200 (24) 400 4 15,1 5850 3000 2700 3150
*килограмм сухого вещества в час

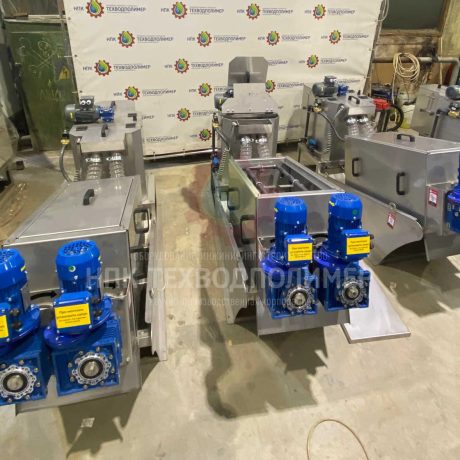

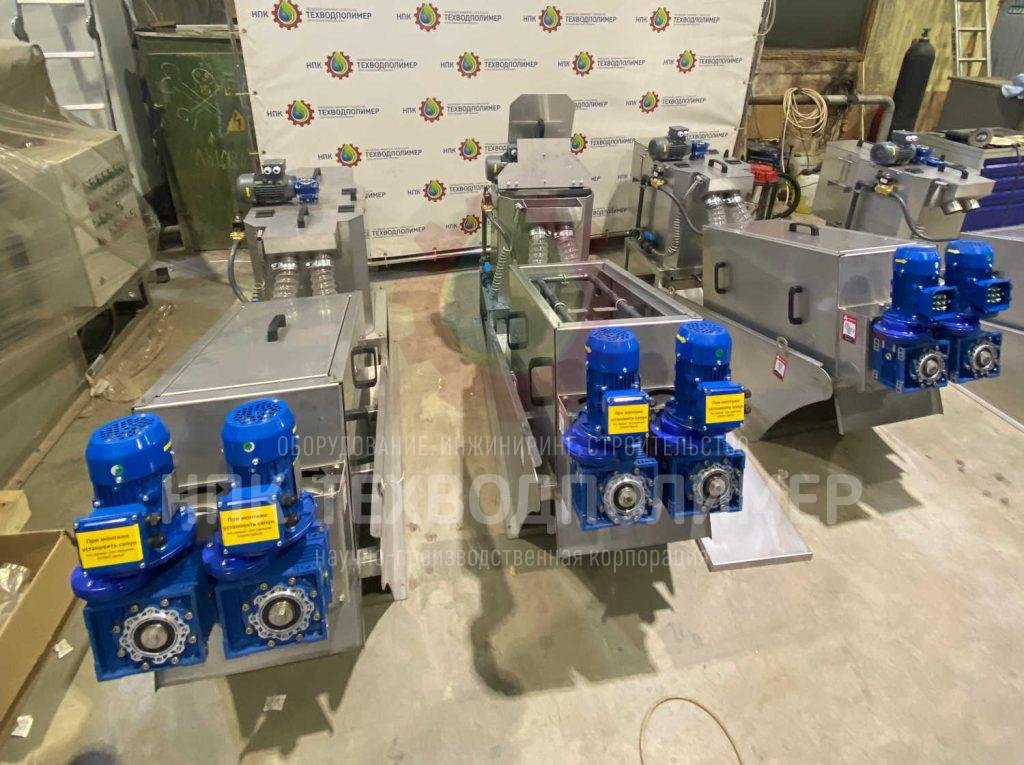

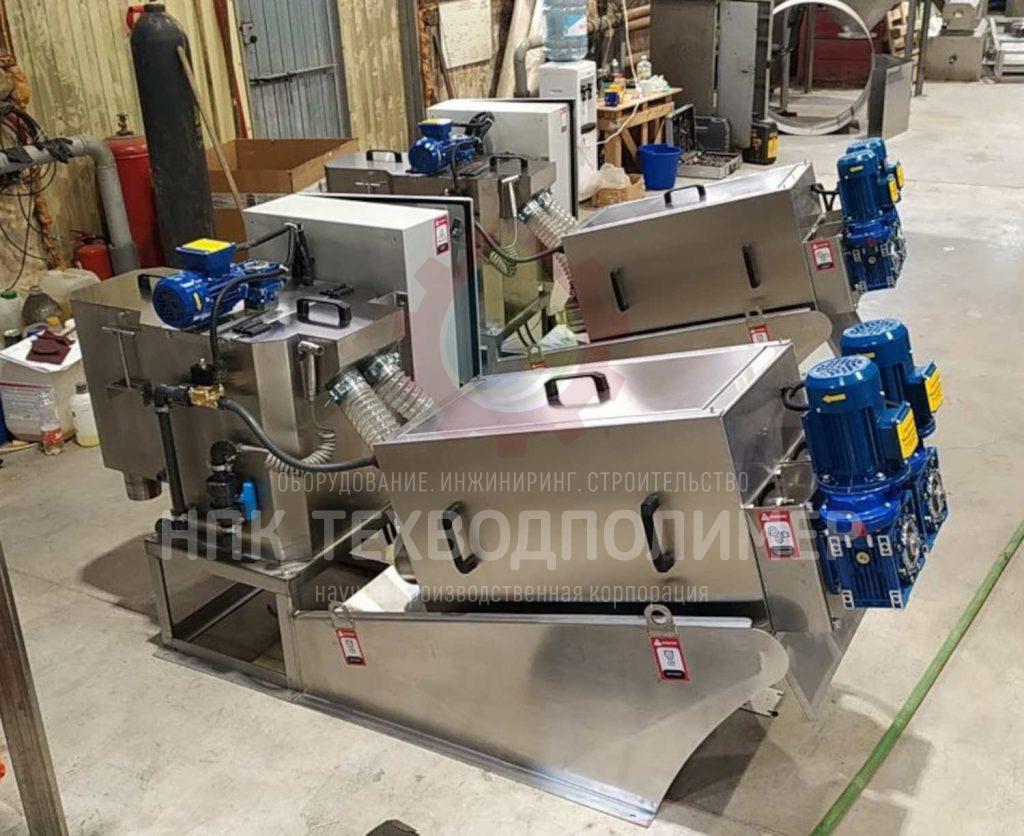

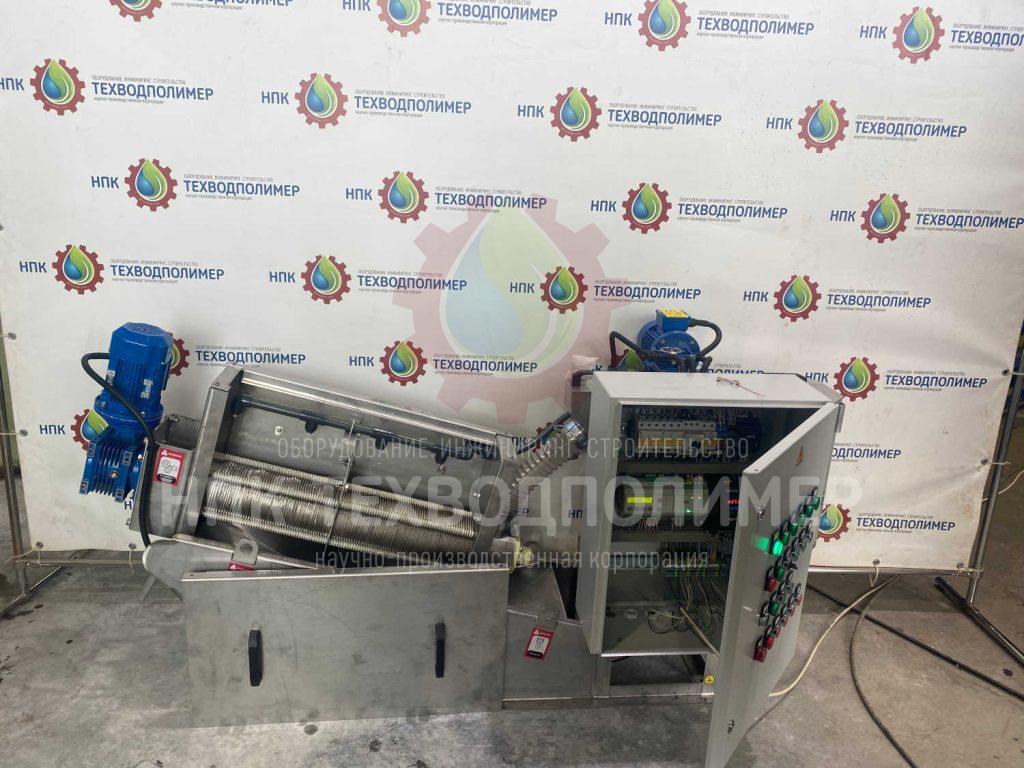

Примеры моделей оборудования

TURAN 200-2

TURAN 200-1

Вопрос-ответ

  1. Какая область применения у шнековых обезвоживателей TURAN? Шнековые обезвоживатели серии TURAN предназначены для обезвоживания осадка, образовавшегося в процессе очистки сточных вод различного происхождения — от хозяйственно-бытовых до промышленных и сельскохозяйственных.
  2. Каковы особенности конструкции шнекового обезвоживателя TURAN? Обезвоживатель TURAN имеет встроенную зону сгущения, предотвращающую необходимость в дополнительном оборудовании для сгущения осадка. Конструкция устройства предотвращает засорение барабана и обеспечивает надежную работу без высоконагружаемых узлов.
  3. Какие преимущества обладает обезвоживатель TURAN перед другими системами? Установка TURAN потребляет гораздо меньше электроэнергии и воды по сравнению с другими системами обезвоживания. Она компактна, имеет низкий уровень шума и вибрации, а также работает в автоматическом режиме, не требуя постоянного присутствия обслуживающего персонала.
  4. Какие характеристики обезвоживания осадка предлагает шнековый обезвоживатель TURAN? Обезвоживатель TURAN способен работать с осадком концентрацией взвешенных частиц от 2000мг/л до 35000мг/л, обеспечивая влажность осадка на уровне 81% и меньше.

Шнековый обезвоживатель может комплектоваться по требованию заказчика следующим дополнительным оборудованием:

  • Насос подачи осадка
  • Комплекс приготовления реагента
  • Рама для установки на любую высоту
