VOLGA-ДФС (ВОЛГА-ДФС)
Назначение блока
Блок доочистки – важный финальный этап обработки сточных вод, именно на данном этапе, с помощью осветлительных, сорбционных напорных фильтров производится доочистка до требуемых ПДК.
На локальных очистных сооружениях существует две конфигурации блока доочистки: при сбросе в городской коллектор или сброс в водоём. В первом случае не требуется наличие УФ ламп, во втором случае – требуется.
В зависимости от количества, качества стока, расчёта эффективности очистки состав блока может измениться.
Правильная работа блока гарантирует экологическую безопасность и предотвращает загрязнение природных водоёмов.

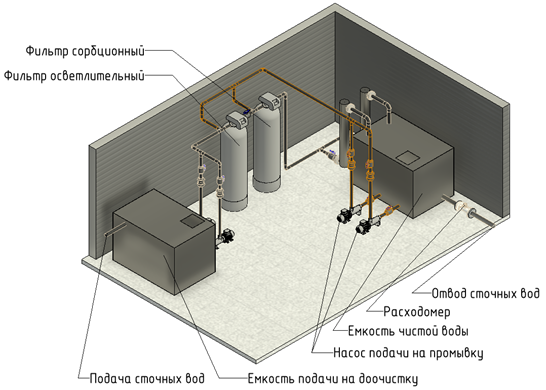

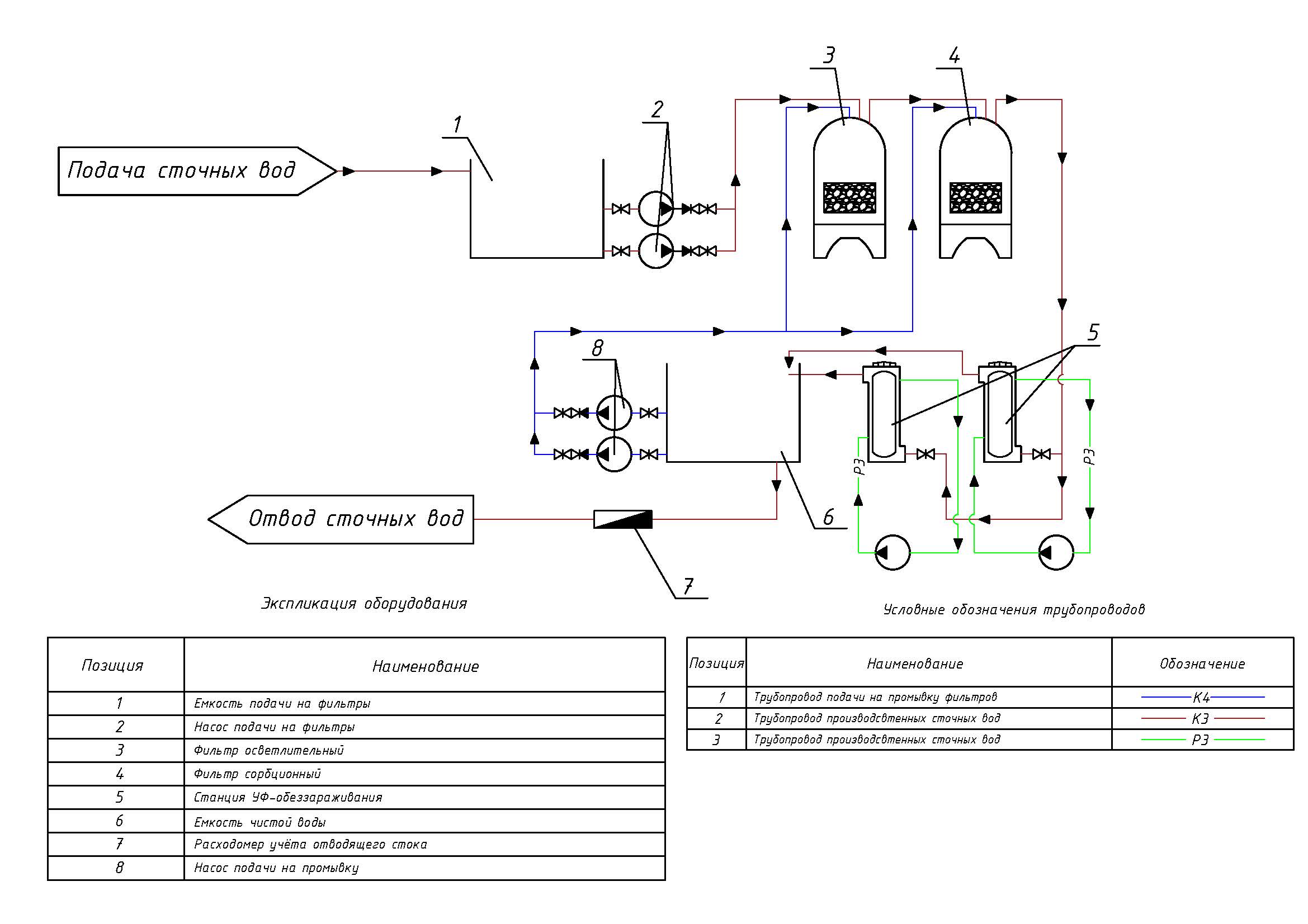

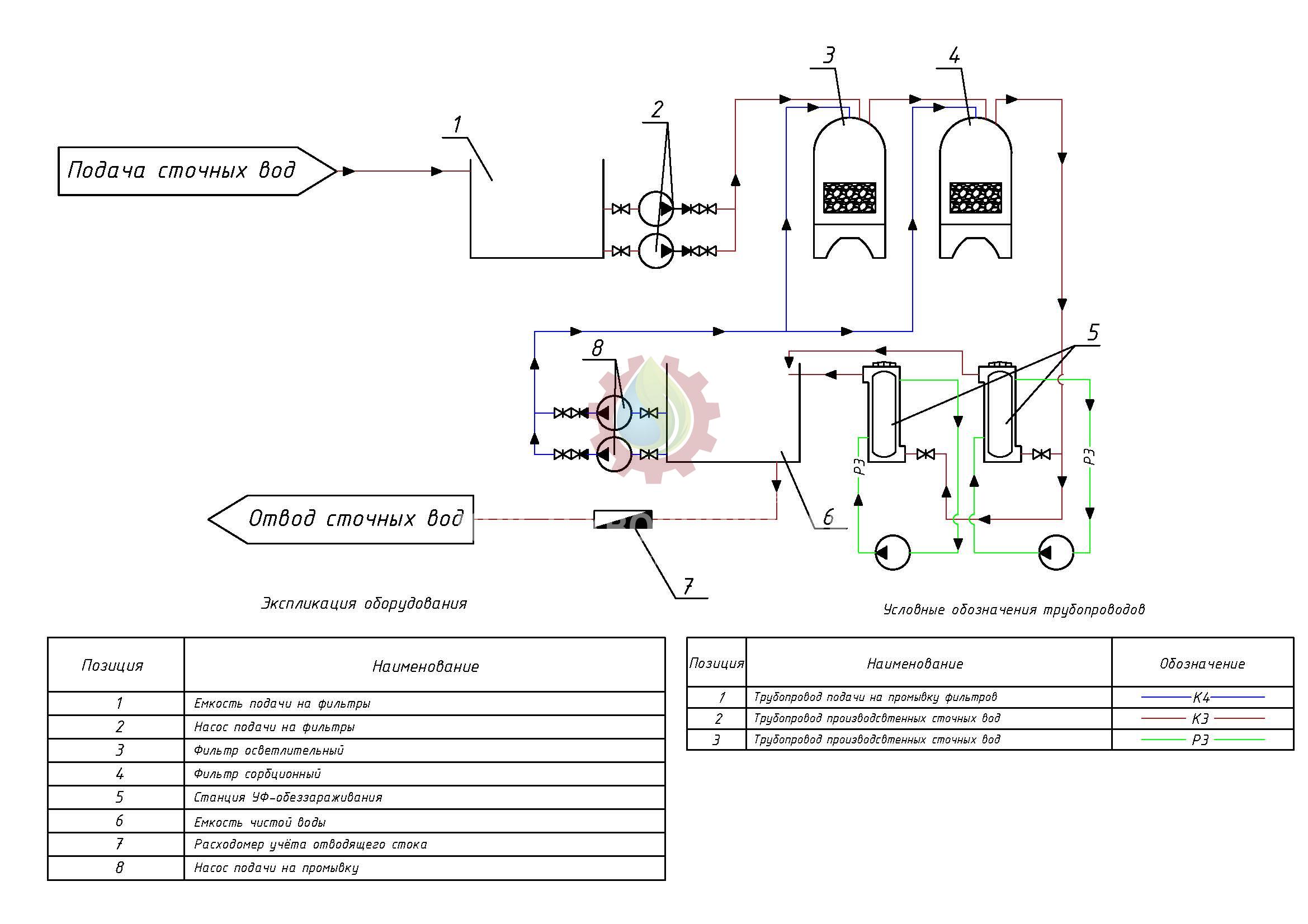

Блок VOLGA-ДФС (ВОЛГА-ДФС) состоит из следующих элементов и этапов процесса:
- Приём и подача сточных вод
Вода поступает в приёмный резервуар, откуда насосами под необходимым давлением подаётся на напорные фильтры.

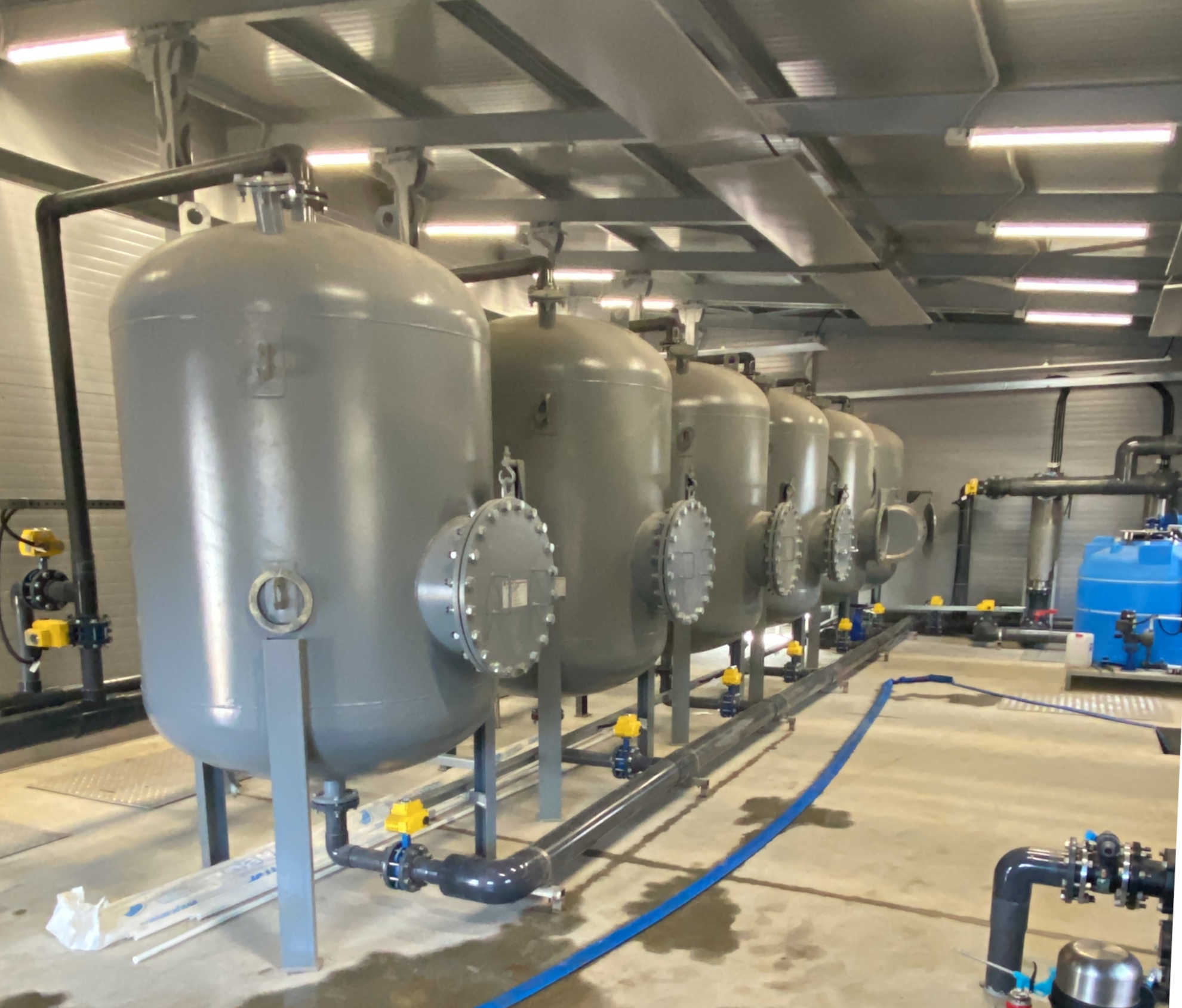

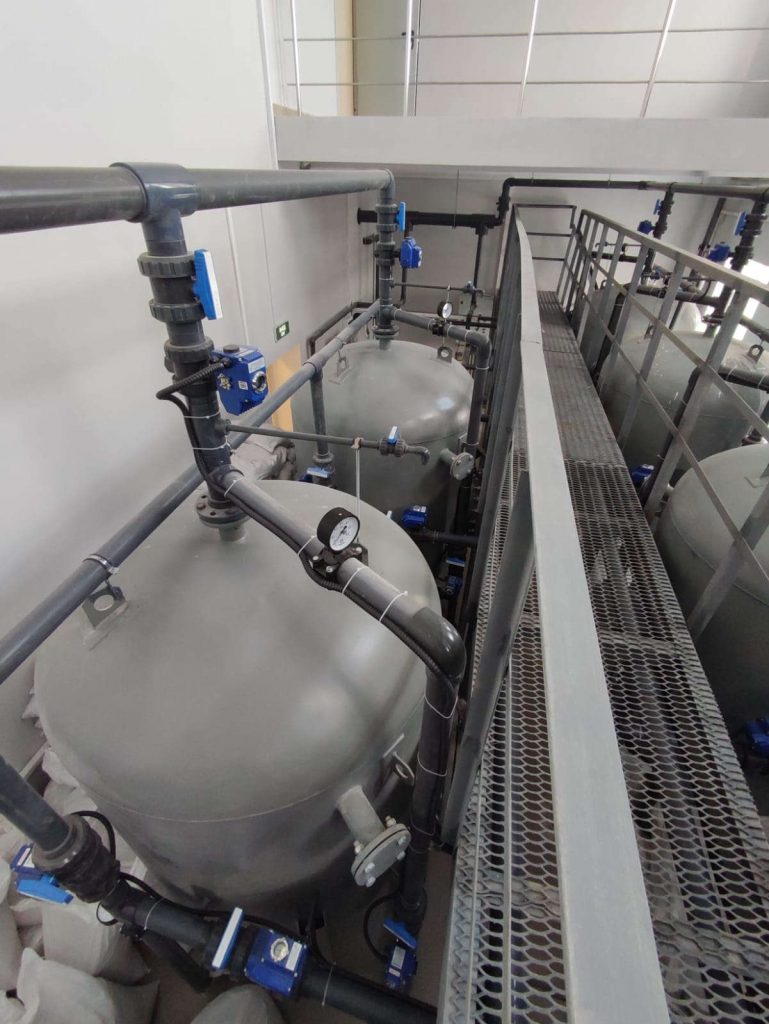

- Фильтрация

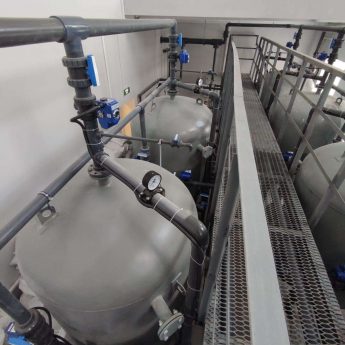

Сточная вода с помощью насосных агрегатов проходит через фильтрующую загрузку в корпусе фильтра. В стандартном исполнении проходит последовательная очистка на осветлительных фильтрах (понижение мутности, доочистка взвешенных веществ) и на сорбционных фильтрах (снижение концентрации остаточных химических соединений).
В случае необходимости в технологическую схему могут быть включены ионообменные фильтры для удаления ионов металлов и осмотические фильтры для удаления солей и других минеральных веществ.

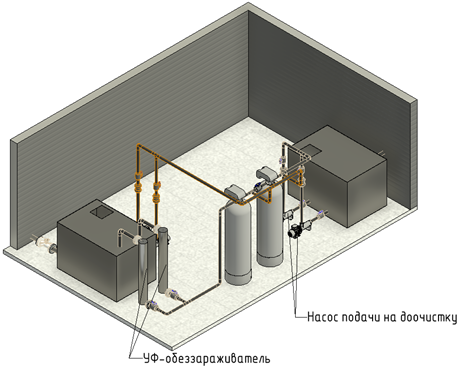

- УФ-обеззараживание
После ступенчатой очистки на фильтрах, сточные воды попадают в лампы УФ обеззараживания. Под действием ультрафиолетового излучения сточная вода обеззараживается и попадает в емкость чистой воды.
- Промывка узлов
Процесс промывки фильтров осуществляется с помощью насосов промывной воды, в
противоток ходу воды в фильтрах. То есть – при фильтровании “снизу вверху”, промывка осуществляется “сверху вниз”. Во время промывки фильтров, подача сточной воды на очистку прекращается.
Одновременно с промывкой фильтров, рекомендуется промывать УФ-обеззараживатель. Промывка УФ ламп осуществляется с помощью специального раствора и насосом, входящим в комплект поставки UV-PRO (УФ-ПРО).
В случае, если сеть подвод воды хоз.-пит. качества и водопровод объекта обеспечивает требуемое давление, расход, качество воды, то промывку фильтров можно осуществлять с помощью хозяйственно-питьевого водопровода.
- Шкаф управления
С целью автоматизации работы оборудования предусматривается шкаф управления, который также обеспечивает защиту оборудования от перегрузок. Опционально предусматривается система диспетчеризации для удаленного контроля работы оператором и система оповещения для информирования оператора.
- Отвод очищенной сточной воды
Сброс сточной жидкости осуществляется через расходомер, измеряющий объемный расход сточных вод на выходе из блока.
В зависимости от условий размещения и требований к очистке сточных вод состав и компоновка сооружений могут меняться.
Примечание
- Важно! Перед подачей стока на доочистку, сточная вода обязательно должна пройти физико-химическую/биологическую очистку.
- Наружный трубопровод между сооружениями в комплект поставки не входит. Трубопровод, проходящий на улице, требуется утеплить и предусмотреть обогрев. Поставляется силами Заказчика.
- Поставщик оставляет за собой право вносить изменения в состав оборудования.
- При прохождении экспертизы проекта комплекса очистных сооружений необходимо предусмотреть резервирование оборудования/сооружений согласно СП 32.13330.2012

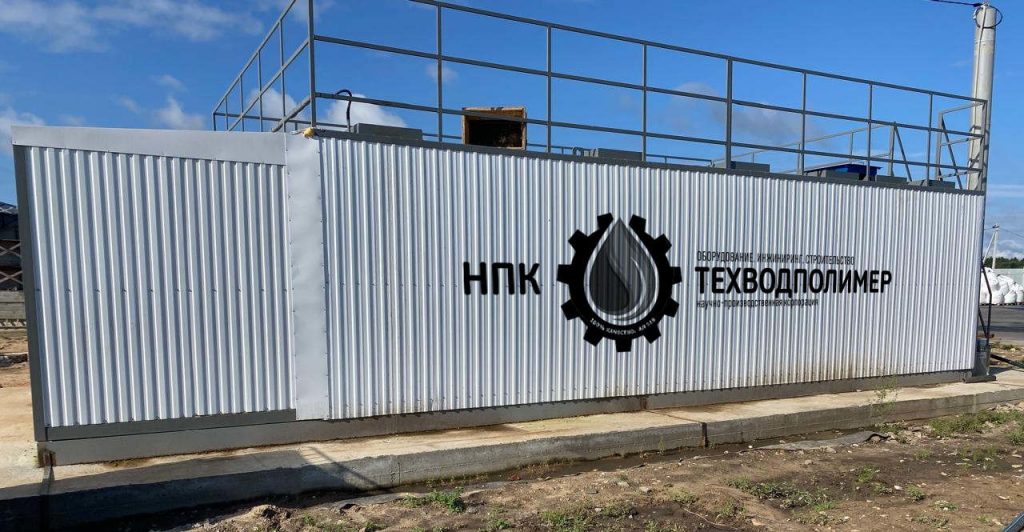

- Под технологический павильон очистных сооружений необходимо предусмотреть фундамент из железобетона. Также возможно размещение на двутаврах.
- Расположение оборудования, размеры контейнера, схему очистки, расположение патрубков и т.п, по желанию Заказчика – возможно пересогласовать.
- Возможна подача чистой питьевой воды (В1) к технологическому павильону, для промывки фильтров.
- Подача всех рабочих сред производится силами Заказчика (реагенты, электричество, чистая вода).
Вопрос-ответ
-
Вопрос 1: Для чего предназначен комплекс доочистки сточных вод?
Ответ:
Комплекс (блок) доочистки сточных вод предназначен для финишной обработки стоков после прохождения основных ступеней очистки (механической и биологической). Он обеспечивает удаление остаточных загрязнений: тонкодисперсных взвешенных веществ, растворенных органических соединений, нефтепродуктов, ионов тяжелых металлов и микроорганизмов. Это позволяет довести качество воды до нормативов сброса в водоемы рыбохозяйственного значения или подготовить ее для систем оборотного водоснабжения промышленных предприятий.
Вопрос 2: Каков принцип работы комплекса доочистки?
Ответ:
Очищенная на предыдущих этапах вода поступает на блок доочистки, где последовательно проходит несколько стадий. Сначала вода направляется на механические фильтры (например, с кварцевой загрузкой) для задержания остаточных взвешенных частиц. Далее она проходит через сорбционные фильтры, заполненные активным углем или цеолитом, которые поглощают растворенную органику, нефтепродукты, хлор и придают воде прозрачность. При необходимости финальным этапом устанавливается установка ультрафиолетового обеззараживания для уничтожения патогенных микроорганизмов без использования реагентов.
Вопрос 3: Каковы особенности конструкции фильтрующей загрузки?
Ответ:

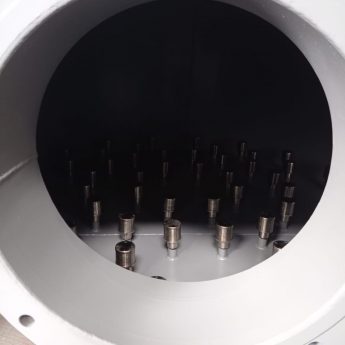

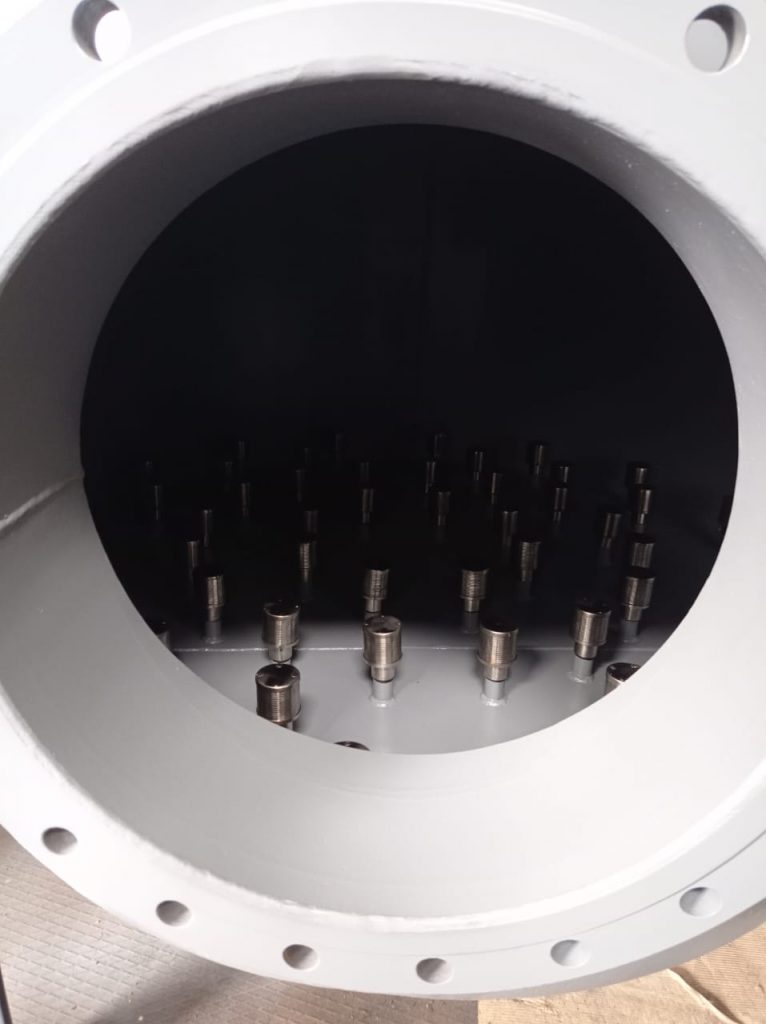

В блоках доочистки используются многослойные фильтрующие среды, подобранные для максимальной степени очистки. Нижний слой (дренажный) выполняет функцию распределения воды и сбора фильтрата. Основной слой может состоять из кварцевого песка различной фракции для глубокой механической фильтрации. Верхний (или промежуточный) слой представлен сорбентами с высокой пористостью и развитой активной поверхностью (например, активированный уголь или сорбент марки IRTIS (ИРТИС)), что позволяет эффективно извлекать из воды молекулы загрязнителей на молекулярном уровне.
Вопрос 4: Как осуществляется промывка фильтров и удаление загрязнений?
Ответ:
По мере накопления загрязнений фильтрующая загрузка теряет пропускную способность, и установка переходит в режим регенерации. Для очистки фильтров применяется обратно-токовая промывка очищенной водой, которая подается снизу вверх с интенсивностью, достаточной для взрыхления загрузки и вымывания задержанных осадков в дренаж. Промывочные воды с высокой концентрацией загрязнений отводятся обратно в начало технологической схемы (в усреднитель или отстойник) для повторной очистки, что обеспечивает замкнутый цикл водоотведения на объекте.
