Блок биологической очистки сточных вод
VOLGA-БИО
Назначение блока VOLGA-БИО

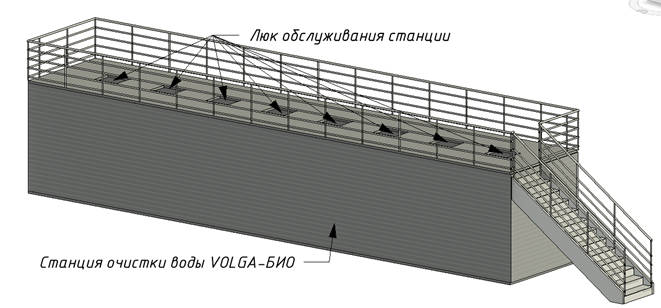

Блок биологической очистки представляет собой интегрированную систему, включающую несколько функциональных зон, объединенных в один или несколько корпусов. Такая компоновка обеспечивает компактность установки при сохранении высокой эффективности очистки сточных вод.

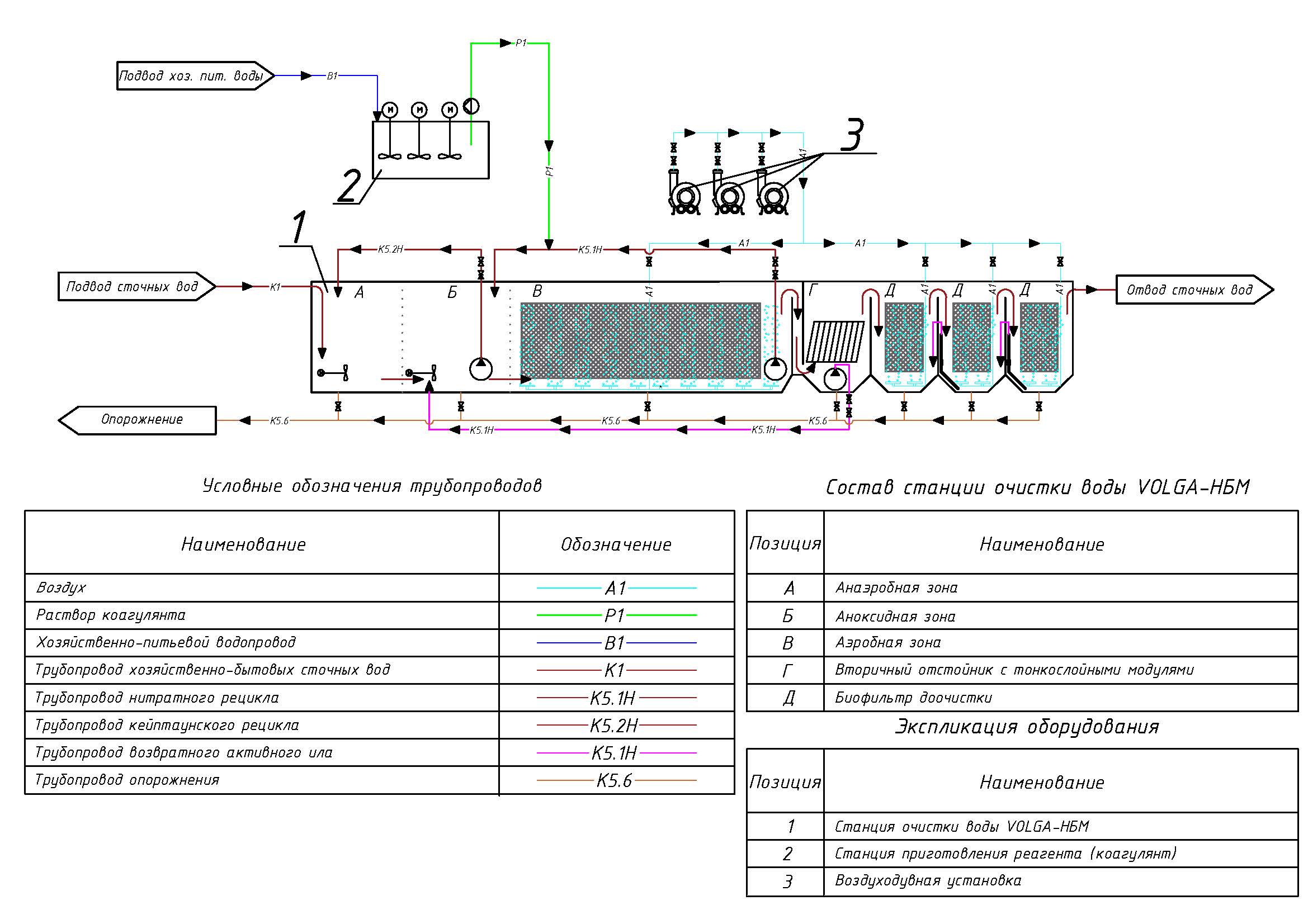

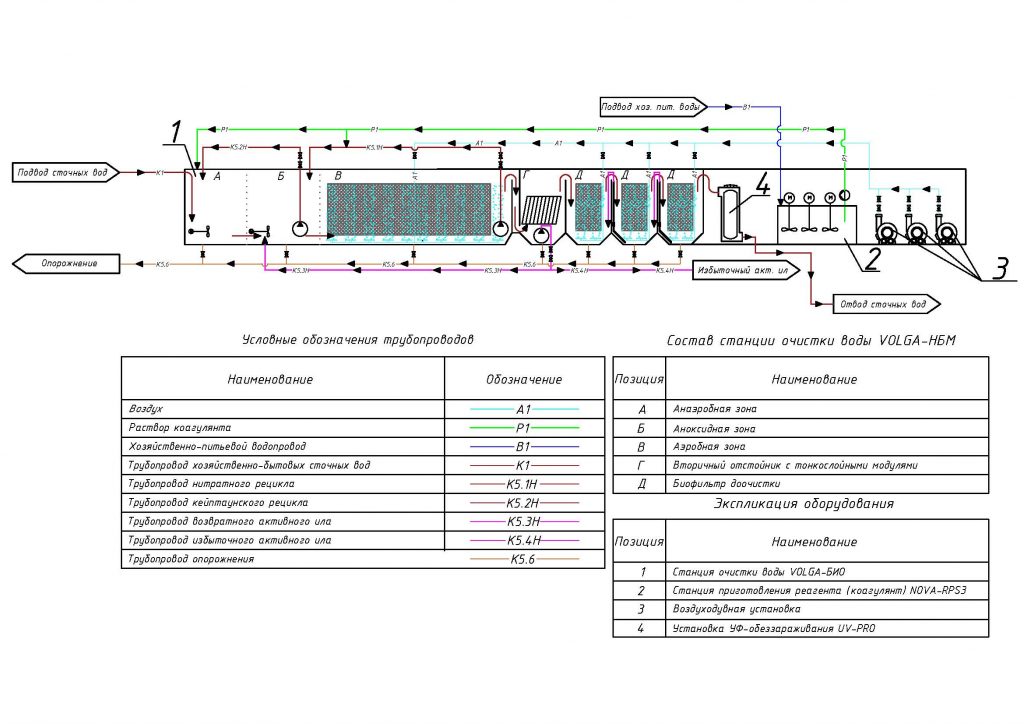

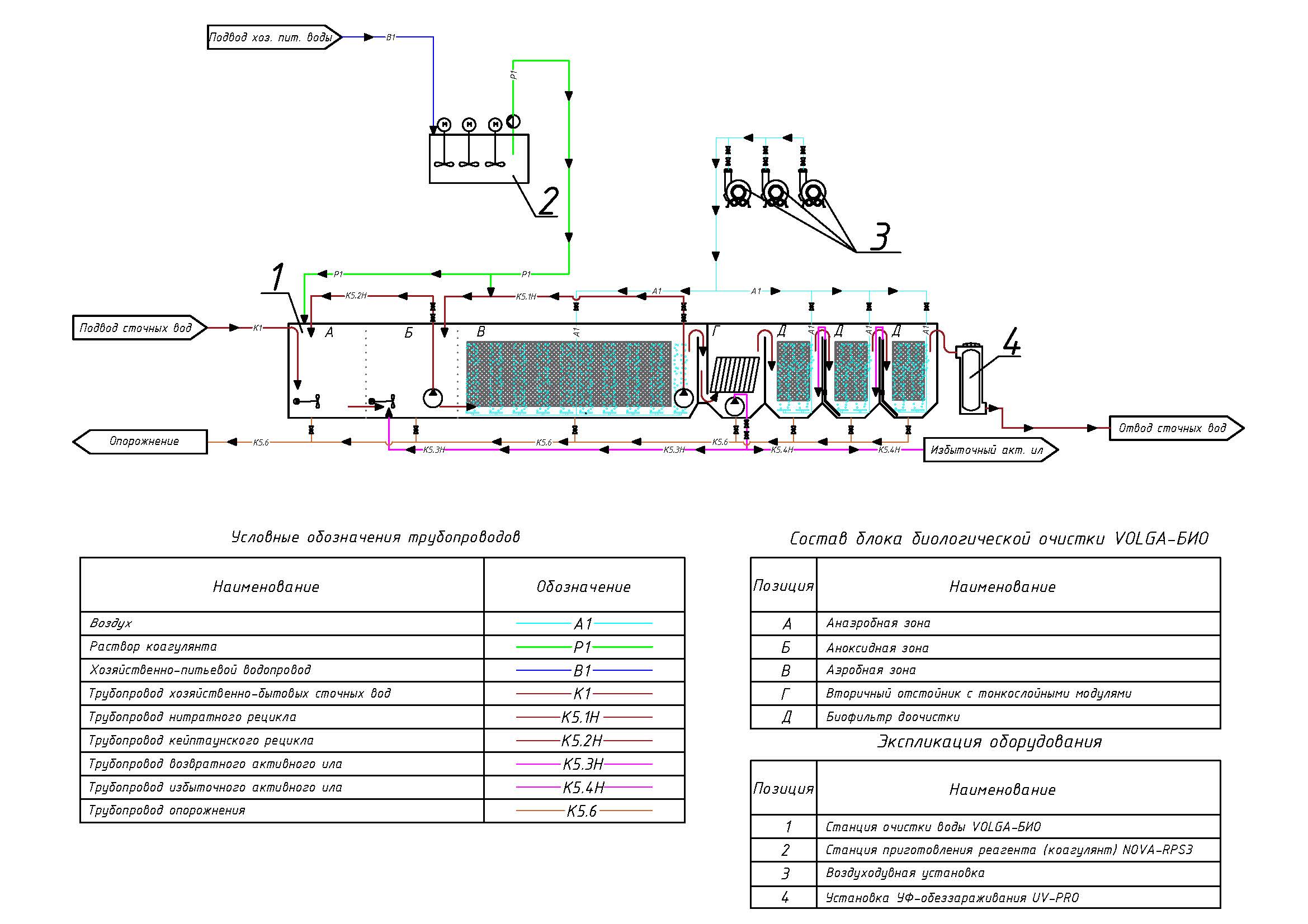

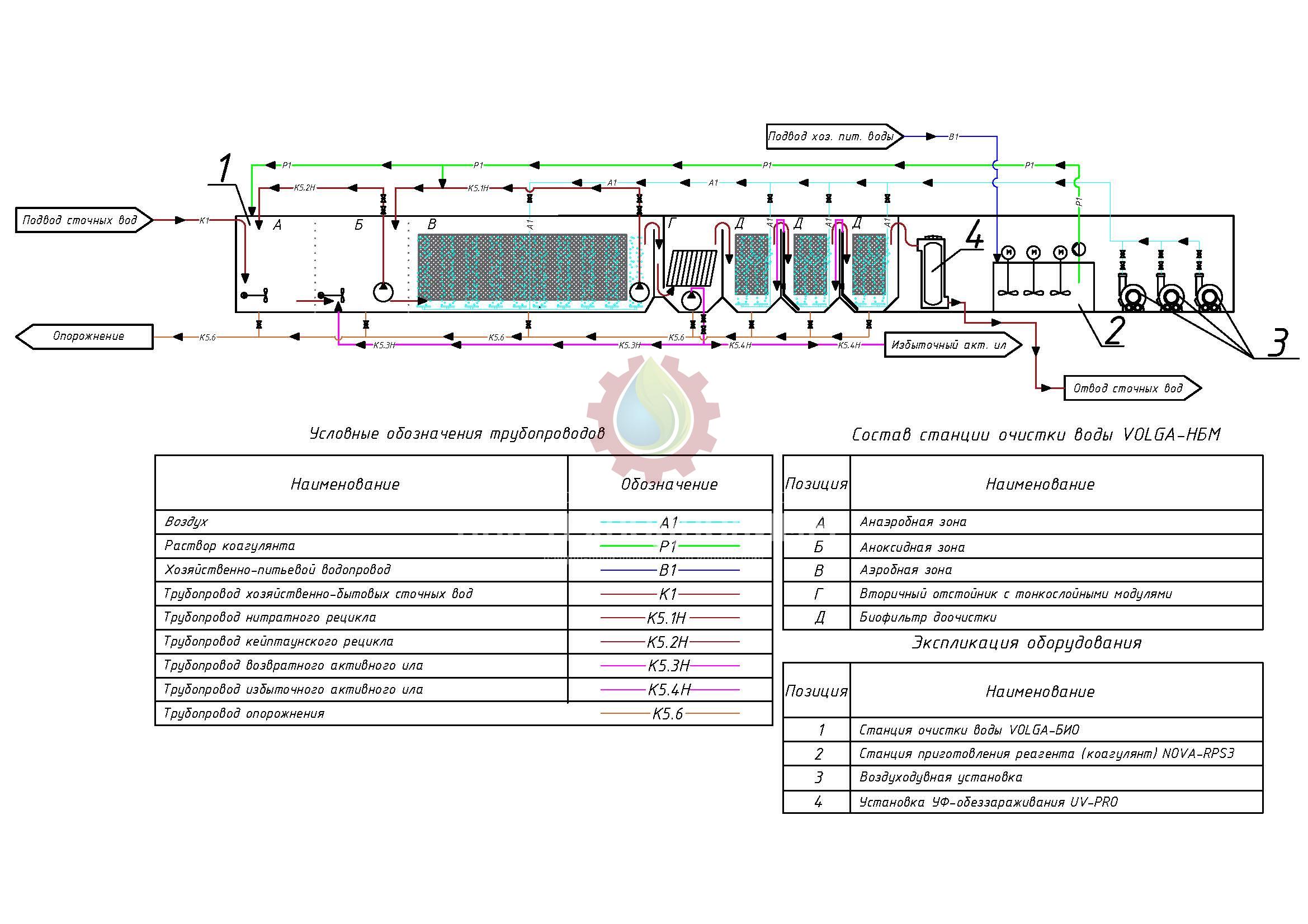

Блок VOLGA-БИО состоит из следующих узлов и оборудования:
- Зона А – Анаэробная зона
В первую очередь сточная вода поступает в анаэробную зону, в которой происходит первичное разложение органических веществ без доступа кислорода. В данной зоне осуществляется процесс гидролиза сложных органических соединений, происходит удаление фосфатов. Зона комплектуется погружной мешалкой, чтобы не допустить осаждения активного ила.
- Зона Б – Аноксидная зона
Далее сточная жидкость попадает в аноксидную зону, с ограниченным доступом кислорода, где происходит денитрификация нитратов до нитритов. В эту зону подается возвратный активный ил из вторичного отстойника. Зона также комплектуется погружной мешалкой, чтобы не допустить осаждения активного ила.
Между зоной А и зоной Б происходит “Кейптаунский рецикл”, сточная вода погружными насосами перекачивается из аноксидной зоны в анаэробную зону.

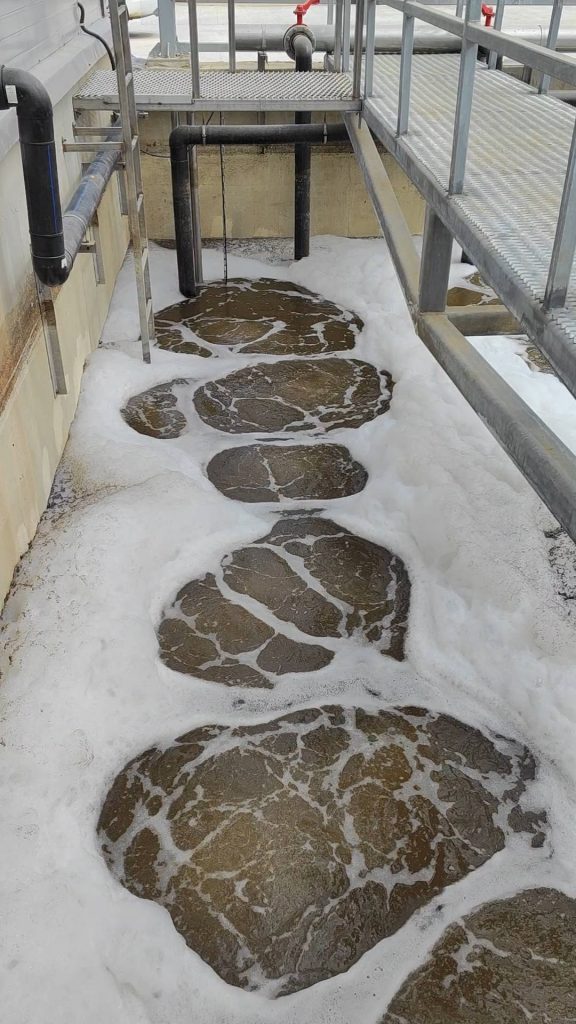

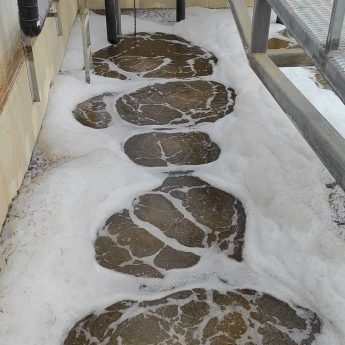

- Зона В – Аэробная зона
Основная камера с принудительной аэрацией. Здесь происходит биологическое окисление органических загрязнений и нитрификация аммонийного азота. Подача воздуха не позволяет активному илу осаждаться, тем самым ил постоянно находится во взвешенном состоянии.
Между зоной В и зоной Б происходит “Нитратный рецикл”, сточная вода перекачивается из конца аэробной зоны в аноксидную зону.
- Зона Г – Вторичный отстойник с тонкослойными модулями
Камера для отделения активного ила от очищаемой воды, в данную камеру сточная вода подается снизу вверх, проходя через тонкослойные модули, активный ил осаждается на дно, откуда возвратный ил откачивается в аноксидную зону.
- Зона Д – Биофильтры доочистки
Биофильтры, в количестве трёх штук, располагаются последовательно после вторичного отстаивания, обеспечивают дополнительную очистку от остаточных загрязнений. Производится возврат активного ила из третьего блока во второй, из второго в первый.
При соотношении БПК/Азоту общему >4 требуется дополнительный ввод питательного субстрата.

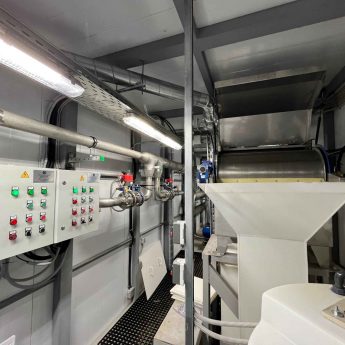

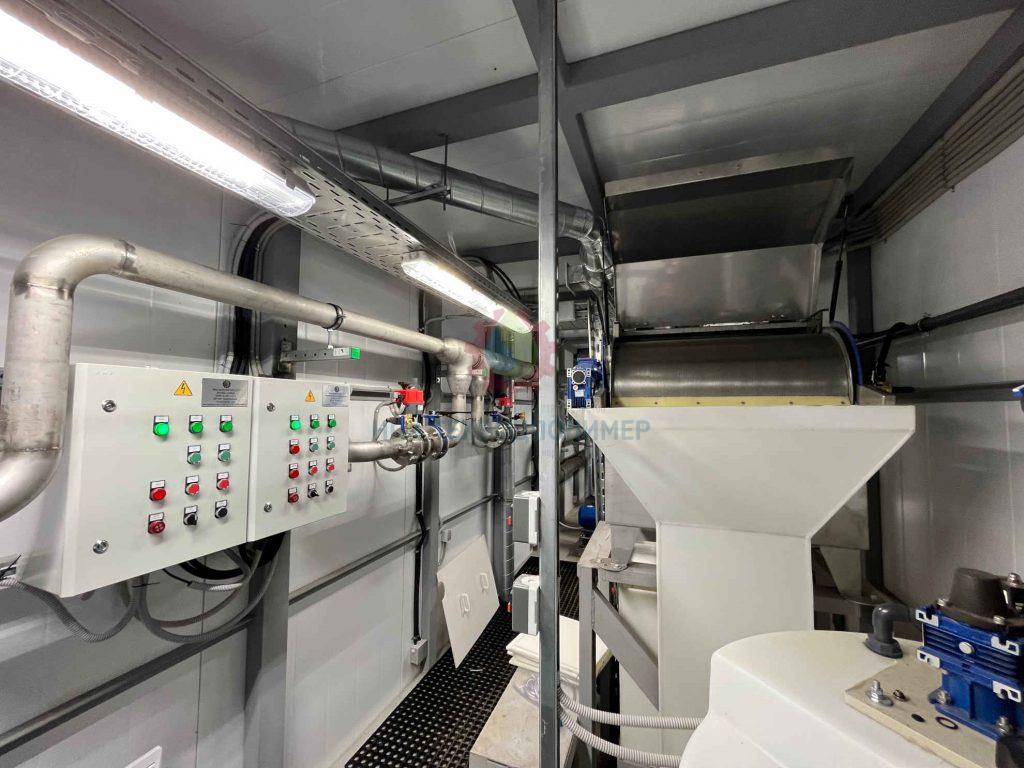

Технологическое оборудование (размещается в отапливаемом помещении)
- УФ-обеззараживание
Пройдя биологическую очистку, сточная вода поступает на лампы ультрафиолетового обеззараживания. Основная функция – обеспечение надежного обеззараживания очищенной сточной воды путём воздействия ультрафиолетового излучения.
- Комплекс приготовления реагента (коагулянт)
Коагулянт необходимо вводить при условии, если фосфор недостаточно очищается в анаэробной зоне, как показывает практика — это требуется в большинстве случаев.
Таким образом, коагулянт эффективно выводит фосфор в осадок. Также рекомендуется дозировать коагулянт в трубопровод “Нитратного рецикла”, в зависимости от конкретного случая, дозирование коагулянта допускается вводить в начало анаэробной зоны.

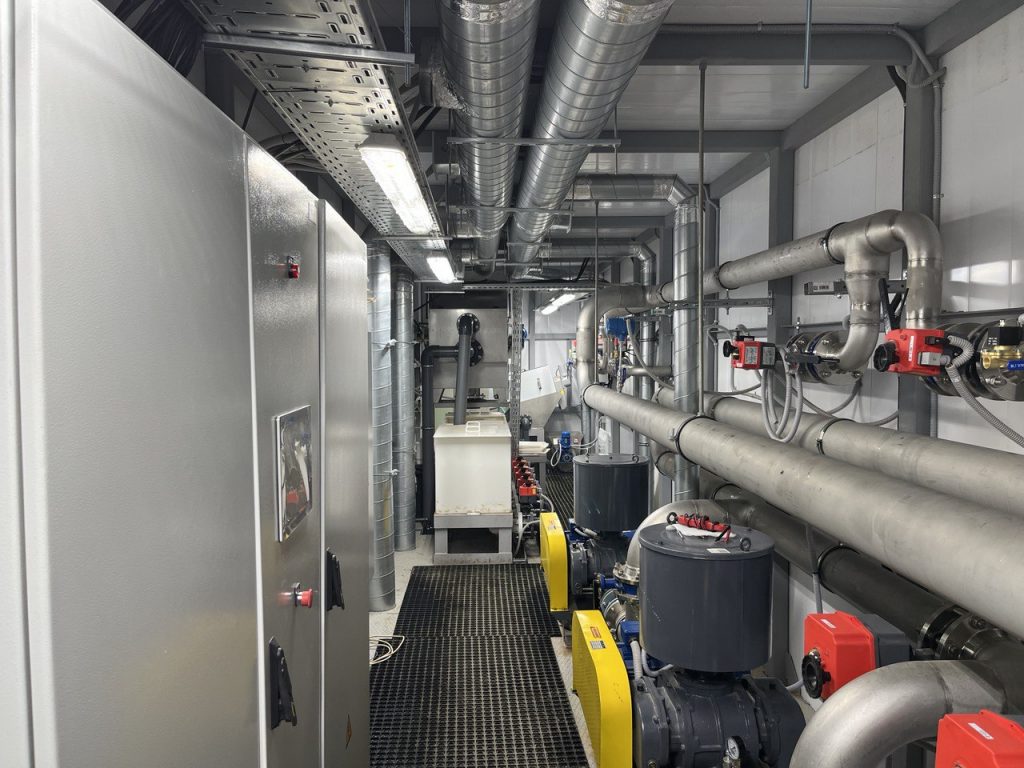

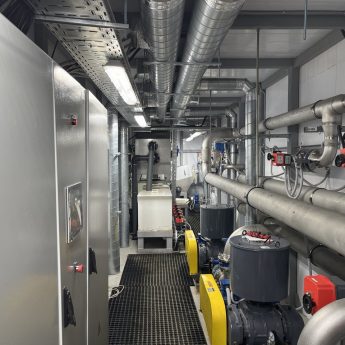

- Воздуходувная станция
Через систему аэраторов (трубчатых/дисковых), с помощью воздуходувок, подается воздух в аэробную зону. Количество рабочих и резервных агрегатов определяется исходя из требуемой производительности.
В зависимости от условий размещения и требований к очистке сточных вод состав и компоновка сооружений могут меняться.
Примечание
- Важно! Перед подачей стока на биологическую очистку, сточная вода обязательно должна пройти предварительную механическую очистку.
- Наружный трубопровод между сооружениями в комплект поставки не входит. Трубопровод, проходящий на улице, требуется утеплить и предусмотреть обогрев. Поставляется силами Заказчика.
- Поставщик оставляет за собой право вносить изменения в состав оборудования.
- При прохождении экспертизы проекта комплекса очистных сооружений необходимо предусмотреть резервирование оборудования/сооружений согласно СП 32.13330.2012
- Под блок очистных сооружений необходимо предусмотреть фундамент из железобетона. Также возможно размещение на двутаврах.
- Расположение оборудования, размеры контейнера, схему очистки, расположение патрубков и т.п, по желанию Заказчика – возможно пересогласовать.
- К блоку необходимо подвести электричество и воду хоз.-пит. назначения
